Pertanyaan

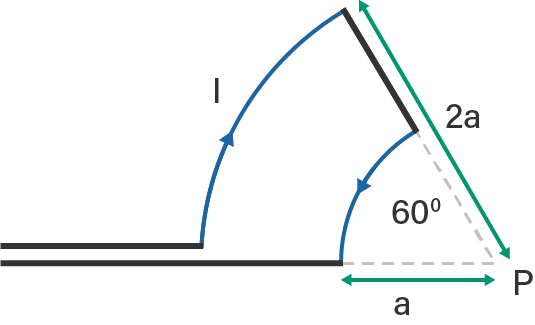

Seutas kawat lurus dilengkungkan membentuk garis-garis yang berarah radial dan busur-busur lingkaranyang berpusatdi titik P , seperti ditunjukkan pada gambar. Tentukan besardan arah induksimagnetik B di P .

Seutas kawat lurus dilengkungkan membentuk garis-garis yang berarah radial dan busur-busur lingkaran yang berpusat di titik P, seperti ditunjukkan pada gambar. Tentukan besar dan arah induksi magnetik B di P.

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

O. Rosniadi

Master Teacher

Jawaban terverifikasi

Pembahasan

Diketahui: θ = 6 0 ∘ a 1 = a a 2 = 2 a Ditanya: Besardan arah induksimagnetik B di P ? Penyelesaian: Medan magnet disekitar kawat lurus berarus akan mempunyai arah tertentu. Arah medan magnet mengikuti aturan tangan kanan sebagai berikut: Arah ibu jari menyatakan arus listrik dan arah lipatan empat jari menyatakan arah medan magnet. x : Masuk bidang gambar • : Keluar bidang gambar Besar induksi magnet adalah B = 2 a μ ∘ I B 1 adalah medan magnet berjari-jari a B 1 = = 2 a μ ∘ I 360 60 12 1 a μ ∘ I B 2 adalah medan magnet berjari-jari 2a B 2 = = 2 ( 2 a ) μ ∘ I 360 60 24 1 a μ ∘ I Sehingga B di titik P : B 2 - B 1 B = = = B 2 − B 1 24 1 a μ ∘ I − 12 1 a μ ∘ I − 24 1 a μ ∘ I Jadi, besardan arah induksimagnetik B di P adalah − 24 1 a μ ∘ I T masuk ke bidang gambar.

Diketahui:
$θ = 6 0^{\circ} a_{1} = a a_{2} = 2 a$

Ditanya:
Besar dan arah induksi magnetik B di P?

Penyelesaian:

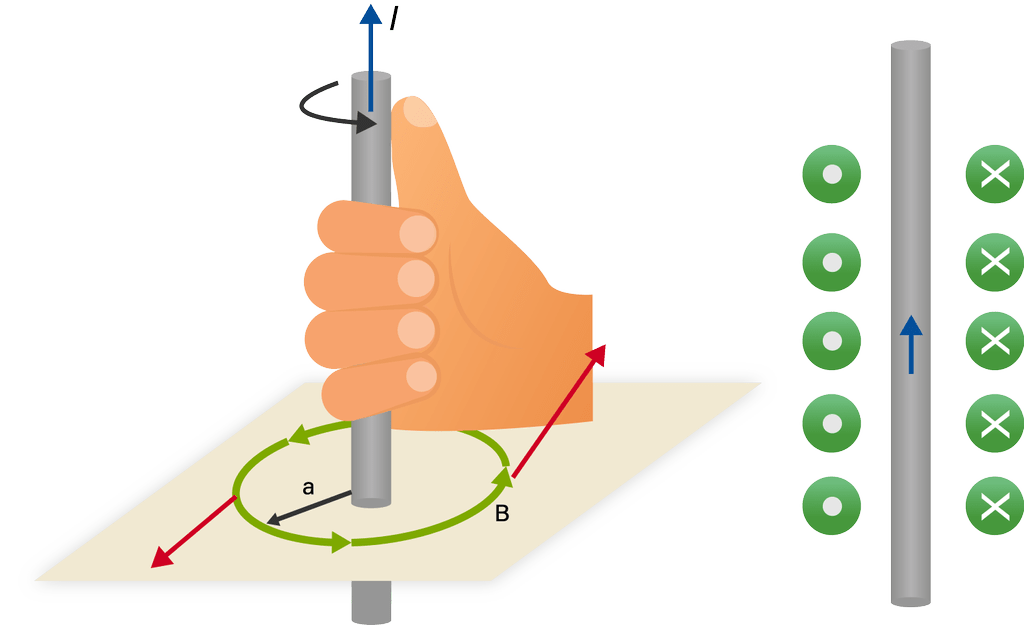

Medan magnet disekitar kawat lurus berarus akan mempunyai arah tertentu. Arah medan magnet mengikuti aturan tangan kanan sebagai berikut:

Arah ibu jari menyatakan arus listrik dan arah lipatan empat jari menyatakan arah medan magnet.
x : Masuk bidang gambar
• : Keluar bidang gambar

Besar induksi magnet adalah $B = \frac{μ _{\circ} I}{2 a}$
B₁ adalah medan magnet berjari-jari a
$B_{1} = = \frac{μ _{\circ} I}{2 a} \frac{60}{360} \frac{1}{12} \frac{μ _{\circ} I}{a}$

B₂ adalah medan magnet berjari-jari 2a
$B_{2} = = \frac{μ _{\circ} I}{2 ( 2 a )} \frac{60}{360} \frac{1}{24} \frac{μ _{\circ} I}{a}$

Sehingga B di titik P : B₂ - B₁
$B = = = B_{2} - B_{1} \frac{1}{24} \frac{μ _{\circ} I}{a} - \frac{1}{12} \frac{μ _{\circ} I}{a} - \frac{1}{24} \frac{μ _{\circ} I}{a}$

Jadi, besar dan arah induksi magnetik B di P adalah $- \frac{1}{24} \frac{μ _{\circ} I}{a}$ T masuk ke bidang gambar. $\;$
