Sebuah batang AB dengan panjang 3 m memiliki beberapa gaya yang bekerja seperti gambar di bawah. Tentukan resultan momen gaya jika porosnya di titik A dan titik C!

Pertanyaan

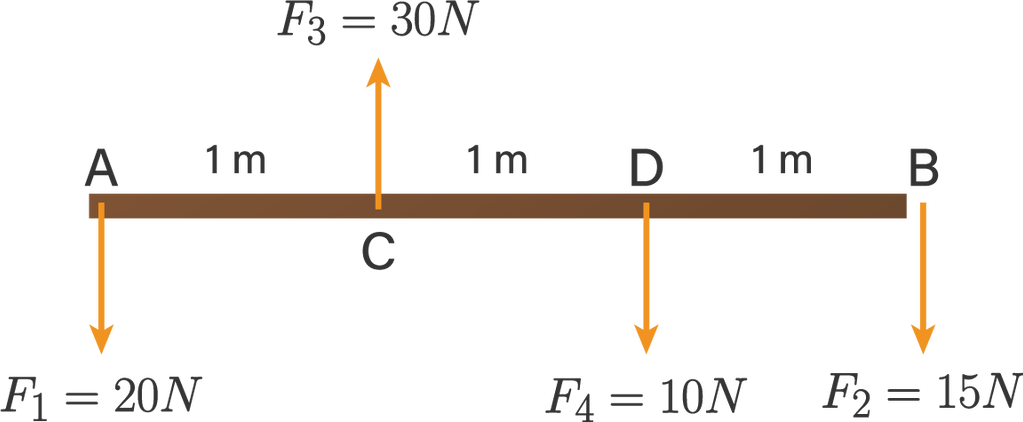

Sebuah batang AB dengan panjang 3 m memiliki beberapa gaya yang bekerja seperti gambar di bawah. Tentukan resultan momen gaya jika porosnya di titik A dan titik C!space


space

Pembahasan Soal:

Diketahui :

Poros di A

F2 = 15 N

r2 = 3 m

F3 = 30 N

r3 = 1 m

F4 = 10 N

r4 = 2 m

Poros di C

F2 = 15 N

r2 = 2 m

F1 = 20 N

r1 = 1 m

F4 = 10 N

r4 = 1 m

Ditanya : tau subscript A space ? space tau subscript C space ?

Penyelesaian :

Momen gaya adalah gaya yang diperlukan benda untuk berotasi terhadap suatu poros. Secara matematis dituliskan dalam persamaan berikut.

tau equals r F

dengan r = lengan momen gaya (m) dan F = gaya (N) yang keduanya saling tegak lurus.

Misalkan momen gaya searah jarum jam positif sedangkan momen gaya berlawanan jarum jam negatif.

Momen gaya dengan poros di A

table attributes columnalign right center left columnspacing 0px end attributes row cell tau subscript A end cell equals cell r subscript 2 F subscript 2 minus r subscript 3 F subscript 3 plus r subscript 4 F subscript 4 end cell row blank equals cell 3 times 15 minus 1 times 30 plus 2 times 10 end cell row blank equals cell 45 minus 30 plus 20 end cell row blank equals cell 35 space Nm end cell end table  space

Momen gaya dengan poros di C

table attributes columnalign right center left columnspacing 0px end attributes row cell tau subscript C end cell equals cell r subscript 2 F subscript 2 minus r subscript 1 F subscript 1 plus r subscript 4 F subscript 4 end cell row blank equals cell 2 times 15 minus 1 times 30 plus 1 times 10 end cell row blank equals cell 30 minus 30 plus 10 end cell row blank equals cell 10 space Nm end cell end table

Dengan demikian, resultan momen gaya jika porosnya di titik A dan titik C adalah 35 Nm dan 10Nm.space

Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

S. Afriyani

Mahasiswa/Alumni Universitas Sebelas Maret

Terakhir diupdate 29 September 2021
