Sebuah balok bermassa 5 kg diletakkan di atas papan kayu yang bermassa 10 kg. Papan tersebut bertumpu pada kaki A dan C seperti tampak pada gambar berikut. Jika jarak be ban dari kaki A adalah 1 m dan panjang papan kayu 5 m maka besar gaya yang dialami oleh kaki A adalah....

Sebuah balok bermassa 5 kg diletakkan di atas papan kayu yang bermassa 10 kg. Papan tersebut bertumpu pada kaki A dan C seperti tampak pada gambar berikut.

Jika jarak be ban dari kaki A adalah 1 m dan panjang papan kayu 5 m maka besar gaya yang dialami oleh kaki A adalah....space

  1. 40 Nspace

  2. 50 Nspace

  3. 90 Nspace

  4. 200 Nspace

  5. 450 Nspace

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

02

:

11

:

12

:

09

Klaim

Iklan

I. Fitriatmoko

Master Teacher

Mahasiswa/Alumni Universitas Negeri Semarang

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

jawaban yang tepat adalah C.

Pembahasan

Diketahui : Gambar sebuah papan kayu Ditanya : Jawab : Keseimbangan rotasi,yaitu resultan torsi pada bendasama dengan nol. Langkah-langkah pengerjaan : Langkah pertama , gambar gaya-gaya yang bekerja Langkah kedua , untuk mencari gaya yang dialami kaki A (gunakan poros putar titik C) Dengan demikian, besarnya gaya yang dialami oleh titik A sebesar 90 N. Jadi, jawaban yang tepat adalah C.

Diketahui :

Gambar sebuah papan kayu

table attributes columnalign right center left columnspacing 0px end attributes row cell w subscript b a l o k end subscript end cell equals cell 50 space straight N end cell row cell w subscript p a p a n end subscript end cell equals cell 100 space straight N end cell row cell calligraphic l subscript A minus b a l o k end subscript end cell equals cell 1 space straight m end cell row calligraphic l equals cell 5 space straight m end cell row cell calligraphic l subscript C minus b a l o k end subscript end cell equals cell 4 space straight m end cell row cell calligraphic l subscript C minus w subscript p a p a n end subscript end subscript end cell equals cell 2 comma 5 space straight m end cell end table

Ditanya :

N subscript A equals.... ?

Jawab :

Keseimbangan rotasi,yaitu resultan torsi pada bendasama dengan nol.

sum from blank to blank of tau equals 0

Langkah-langkah pengerjaan :

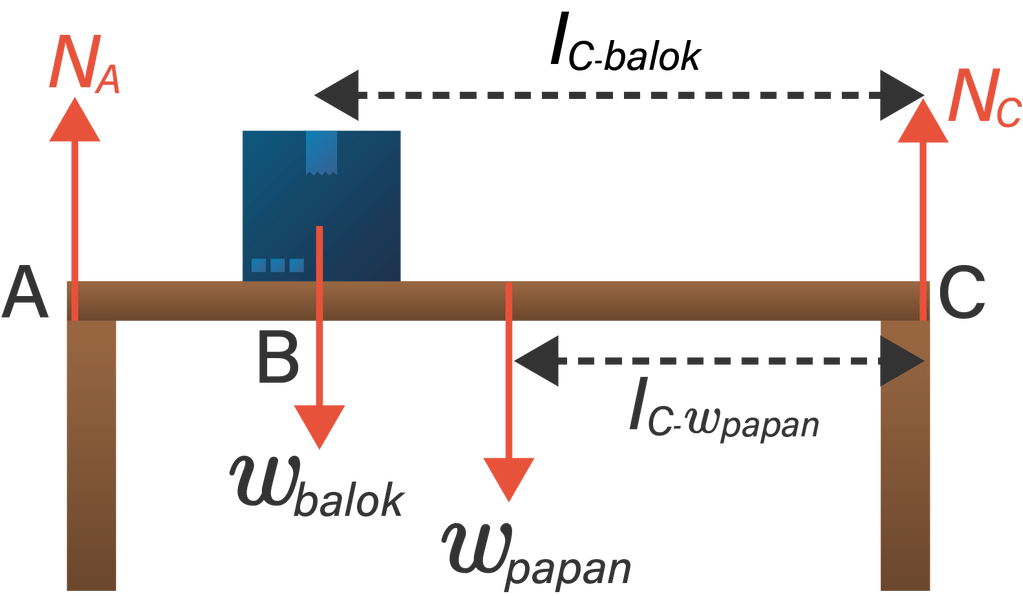

Langkah pertama, gambar gaya-gaya yang bekerja

Langkah kedua, untuk mencari gaya yang dialami kaki A (gunakan poros putar titik C)

table attributes columnalign right center left columnspacing 0px end attributes row cell sum from blank to blank of tau subscript C end cell equals 0 row cell tau subscript w subscript p a p a n end subscript end subscript plus tau subscript w subscript b a l o k end subscript end subscript plus tau subscript N subscript A end subscript end cell equals 0 row cell open parentheses negative calligraphic l subscript C minus w subscript p a p a n end subscript end subscript cross times w subscript p a p a n end subscript close parentheses plus open parentheses negative calligraphic l subscript C minus w subscript b a l o k end subscript end subscript cross times w subscript b a l o k end subscript close parentheses plus calligraphic l cross times N subscript A end cell equals 0 row cell open parentheses negative open parentheses 2 comma 5 close parentheses cross times open parentheses 100 close parentheses close parentheses plus open parentheses negative open parentheses 4 close parentheses cross times open parentheses 50 close parentheses close parentheses plus open parentheses 5 close parentheses cross times N subscript A end cell equals 0 row cell open parentheses negative 250 close parentheses plus open parentheses negative 200 close parentheses plus 5 N subscript A end cell equals 0 row cell 5 N subscript A end cell equals 450 row cell N subscript A end cell equals cell 90 space straight N end cell end table

Dengan demikian, besarnya gaya yang dialami oleh titik A sebesar 90 N.

Jadi, jawaban yang tepat adalah C.
