Perhatikan rangkaian listrik berikut. Kuat arus total yang mengalir padarangkaian adalah ....

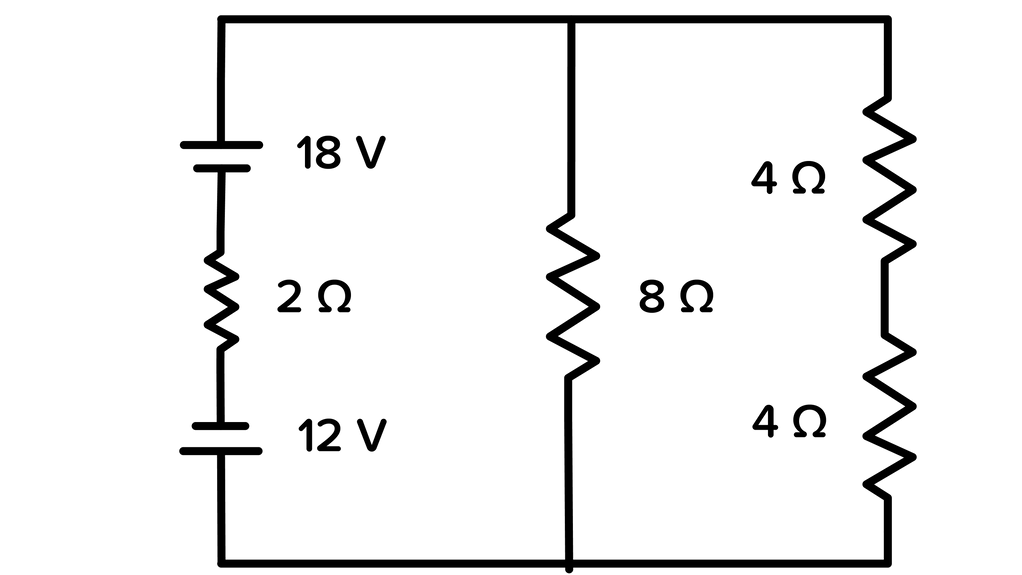

Perhatikan rangkaian listrik berikut.

Kuat arus total yang mengalir pada rangkaian adalah .... $\;$

1 A
2,8 A
2,4 A
2,2 A
1,2 A

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A

Pembahasan

Diketahui: Ditanya: Penyelesaian: Hambatan pengganti: Arus total dapat dihitung dengan menggunakan persamaan hukum 2 kirchoff: Dengan demikian, Kuat arus total yang mengalir padarangkaian adalah 1 A . Oleh karena itu, jawaban yang tepat adalah A

Diketahui:

epsilon subscript 1 equals 18 space straight V epsilon subscript 2 equals 12 space straight V R subscript 1 equals 2 space straight capital omega R subscript 2 equals 8 space straight capital omega R subscript 3 equals 4 space straight capital omega R subscript 4 equals 4 space straight capital omega

Ditanya: I equals... ?

Penyelesaian:

Hambatan pengganti:

R subscript 34 equals R subscript 3 plus R subscript 4 equals 4 plus 4 equals 8 space straight capital omega

$table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript 234 end cell equals cell fraction numerator R subscript 2. R subscript 34 over denominator R subscript 2 plus R subscript 34 end fraction end cell row blank equals cell fraction numerator 8.8 over denominator 8 plus 8 end fraction end cell row blank equals cell 4 space straight capital omega end cell end table$

R subscript p equals R subscript 1 plus R subscript 234 equals 2 plus 4 equals 6 space straight capital omega

Arus total dapat dihitung dengan menggunakan persamaan hukum 2 kirchoff:

$table attributes columnalign right center left columnspacing 0px end attributes row I equals cell fraction numerator V subscript 1 minus V subscript 2 over denominator R subscript p end fraction end cell row blank equals cell fraction numerator 18 minus 12 over denominator 6 end fraction end cell row blank equals cell 1 space straight A end cell end table$

Dengan demikian, Kuat arus total yang mengalir pada rangkaian adalah 1 A.

Oleh karena itu, jawaban yang tepat adalah A
