Perhatikan gambar berikut! Jika diketahui ε 1 ​ = 16 V , ε 2 ​ = 8 V , ε 3 ​ = 10 V , R 1 ​ = 12 Ω , R 2 ​ = 6 Ω , dan R 3 ​ = 6 Ω , arus yang melalui R 1 ​ sekitar ….

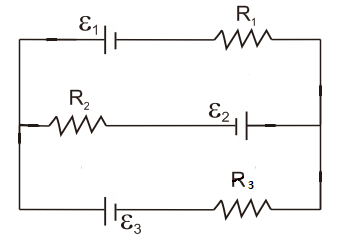

Perhatikan gambar berikut!

Jika diketahui   arus yang melalui  sekitar ….

  1. 0,5 Aundefined

  2. 1,0 Aundefined

  3. 3,0 Aundefined

  4. 4,5 Aundefined

  5. 5,0 Aundefined

Iklan

F. Noor

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah B.

jawaban yang tepat adalah B.

Iklan

Pembahasan

Misalkan dipilih arah loop dan arah arus seperti berikut. Hukum I Kirchoff pada rangkaian di atas Hukum II Kirchoff pada atasrangkaian Hukum II Kirchoff pada loop bawah Subtitusi persamaan (1) ke persamaan (3) Eliminasi I 2 melalui persamaan (2) dan (4) Dengan demikian arus yang melalui R 1 adalah 1 A. Jadi, jawaban yang tepat adalah B.

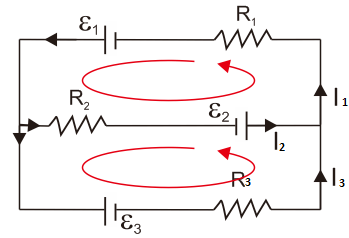

Misalkan dipilih arah loop dan arah arus seperti berikut.



Hukum I Kirchoff pada rangkaian di atas

undefined

Hukum II Kirchoff pada atas rangkaian

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma epsilon plus capital sigma left parenthesis I R right parenthesis end cell equals 0 row cell epsilon subscript 1 plus epsilon subscript 2 plus I subscript 1 R subscript 1 plus I subscript 2 R subscript 2 end cell equals 0 row cell negative 16 minus 8 plus 12 I subscript 1 plus 6 I subscript 2 end cell equals 0 row cell 12 I subscript 1 plus 6 I subscript 2 end cell equals 24 row cell 2 I subscript 1 plus I subscript 2 end cell equals cell 4 horizontal ellipsis horizontal ellipsis horizontal ellipsis left parenthesis 2 right parenthesis end cell end table end style

Hukum II Kirchoff pada loop bawah

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma epsilon plus capital sigma left parenthesis I R right parenthesis end cell equals 0 row cell epsilon subscript 2 plus epsilon subscript 3 plus I subscript 3 R subscript 3 minus I subscript 2 R subscript 2 end cell equals 0 row cell 8 plus 10 plus 6 I subscript 3 minus 6 I subscript 2 end cell equals 0 row cell 6 I subscript 3 minus 6 I subscript 2 end cell equals cell negative 18 end cell row cell I subscript 3 minus I subscript 2 end cell equals cell negative 3 horizontal ellipsis horizontal ellipsis horizontal ellipsis left parenthesis 3 right parenthesis end cell end table end style

Subtitusi persamaan (1) ke persamaan (3)

table attributes columnalign right center left columnspacing 0px end attributes row cell I subscript 3 minus I subscript 2 end cell equals cell negative 3 end cell row cell open parentheses I subscript 1 minus I subscript 2 close parentheses minus I subscript 2 end cell equals cell negative 3 end cell row cell I subscript 1 minus 2 I subscript 2 end cell equals cell negative 3 horizontal ellipsis horizontal ellipsis horizontal ellipsis left parenthesis 4 right parenthesis end cell end table

Eliminasi I2 melalui persamaan (2) dan (4)

begin mathsize 14px style table row cell 2 I subscript 1 plus I subscript 2 equals 4 end cell row cell space space space space I subscript 1 minus 2 I subscript 2 equals negative 3 end cell end table vertical line table row cell X 2 end cell row cell X 1 end cell end table vertical line table row cell 4 I subscript 1 plus 2 I subscript 2 equals 8 end cell row cell stack space space space space space space I subscript 1 minus 2 I subscript 2 equals negative 3 with bottom parenthesis below end cell end table plus space space 5 I subscript 1 equals 5 space space space space I subscript 1 equals 5 over 5 space space space space I subscript 1 equals 1 space straight A end style

Dengan demikian arus yang melalui R1 adalah 1 A.

Jadi, jawaban yang tepat adalah B.
