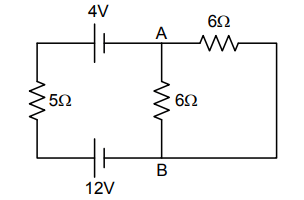

Perhatikan rangkaian listrik berikut!

Jika hambatan 5 Ohm pada rangkaian diganti dengan hambatan 7 Ohm, mka perbandingan arus total yang mengalir pada rangkaian sebelum dan setelah penggantian adalah...

  1. 4:5

  2. 5:4

  3. 10:11

  4. 11:5

  5. 11:10

R. Amalia

Master Teacher

Mahasiswa/Alumni Universitas Padjadjaran

Jawaban terverifikasi

Pembahasan

Persamaan yang berlaku pada rangkaian listrik adalah :

Kuat Arus (I)                                                    Kuat Arus (I)

I subscript s equals I subscript 1 equals I subscript 2 equals I subscript 3 equals...                                   I subscript p equals I subscript 1 equals I subscript 2 equals I subscript 3 equals...

Beda Potensial (V)                                           Beda Potensial

V subscript s equals V subscript 1 plus V subscript 2 plus V subscript 3 plus space...                              V subscript p equals V subscript 1 equals V subscript 2 equals V subscript 3 equals space...

                                                                       Hambatan (R)

                                                                      1 over R subscript p equals 1 over R subscript 1 plus fraction numerator begin display style 1 end style over denominator begin display style R subscript 2 end style end fraction plus fraction numerator begin display style 1 end style over denominator begin display style R subscript 3 end style end fraction plus...



V subscript s equals V subscript 1 plus V subscript 2           V subscript s equals V subscript 1 minus V subscript 2              Jika hanya ada 2 resistor diparalel:

R subscript s equals R subscript 1 plus R subscript 2 plus R subscript 3 plus....                                R subscript p equals fraction numerator R subscript 1 cross times R subscript 2 over denominator R subscript 1 plus R subscript 2 end fraction

Maka :

R subscript p equals fraction numerator R subscript 1 cross times R subscript 2 over denominator R subscript 1 plus R subscript 2 end fraction  R subscript p equals fraction numerator 6 cross times 6 over denominator 6 plus 6 end fraction space equals 36 over 12 equals 3 space o h m

Lalu :

R subscript t o t a l comma 1 end subscript equals 5 plus 3 space equals space 8 o h m

Apabila hambatan 5 ohm diganti menjadi 7 ohm, maka :

R subscript t o t a l comma 2 end subscript equals 7 plus 3 space equals space 10 space o h m

Berdasarkan persamaan Hukum Ohm, maka :

I equals V over R

Maka :

I subscript 1 over I subscript 2 equals R subscript t o t a l comma 2 end subscript over R subscript t o t a l comma 1 end subscript  fraction numerator begin display style I subscript 1 end style over denominator begin display style I subscript 2 end style end fraction equals 10 over 8 equals 5 over 4
