Perhatikan gambar rangkaian listrik berikut ini! Besarnya kuat arus listrik yang mengalir dalam hambatan 2,5 Ω adalah ….

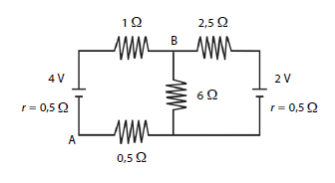

Perhatikan gambar rangkaian listrik berikut ini!

Besarnya kuat arus listrik yang mengalir dalam hambatan 2,5 Ω adalah ….

2/9 A
4/9 A
6/9 A
8/9 A
10/9 A

8 dari 10 siswa nilainya naik

dengan paket belajar pilihan

Habis dalam

Klaim

D. Kusumawardhani

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A.

Pembahasan

Buat "tebakan" aliran arus pada rangkaian dan tentukan arah loop Berdasarkan Hukum I Kirchoff, pada percabangan B berlaku hubungan Hukum II Kirchoff pada loop I memberikan Hukum II Kirchoff pada loop II, Substitusi persamaan (1) ke persamaan (2), Eliminasi persamaan (3) dan (4) maka, Tanda negatif menunjukkan arah aliran arus. Jadi, kuat arus yang mengalir pada hambatan 2,5 ohm adalah 2/9 A. Dengan demikian, jawaban yang tepat adalah A.

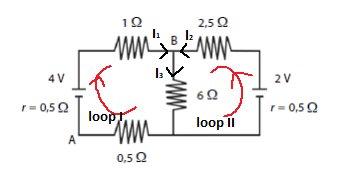

Buat "tebakan" aliran arus pada rangkaian dan tentukan arah loop

Berdasarkan Hukum I Kirchoff, pada percabangan B berlaku hubungan

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell I subscript 1 plus I subscript 2 end cell equals cell I subscript 3 end cell row cell I subscript 1 end cell equals cell I subscript 3 minus I subscript 2 space space space horizontal ellipsis space left parenthesis 1 right parenthesis end cell end table end style

Hukum II Kirchoff pada loop I memberikan

Error converting from MathML to accessible text.

Hukum II Kirchoff pada loop II,

Error converting from MathML to accessible text.

Substitusi persamaan (1) ke persamaan (2),

Eliminasi persamaan (3) dan (4) maka,

Error converting from MathML to accessible text.

Tanda negatif menunjukkan arah aliran arus. Jadi, kuat arus yang mengalir pada hambatan 2,5 ohm adalah 2/9 A.

Dengan demikian, jawaban yang tepat adalah A.
