Pertanyaan

Perhatikan rangkaian listrik berikut! Diketahui R 1 = 150 Ω, R 2 = 50 Ω, R 3 = 100 Ω, ε 1 =40 V, ε 2 = 20 V, ε 3 = 40 V dan arus yang mengalir dalam rangkaian tersebut adalah 10 A. Jika hambatan dalam baterai ε 2 adalah 8,0 Ω serta ε 1 dan ε 3 merupakan baterai yang identik, maka besar hambatan dalam baterai ε 1 dan ε 3 adalah ….

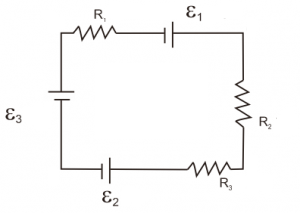

Perhatikan rangkaian listrik berikut!

Diketahui R₁ = 150 Ω, R₂ = 50 Ω, R₃ = 100 Ω, ε₁= 40 V, ε₂= 20 V, ε₃ = 40 V dan arus yang mengalir dalam rangkaian tersebut adalah 10 A. Jika hambatan dalam baterai ε₂ adalah 8,0 Ω serta ε₁ dan ε₃ merupakan baterai yang identik, maka besar hambatan dalam baterai ε₁ dan ε₃ adalah ….

92 Ω
148 Ω
157 Ω
204 Ω
228 Ω

8 dari 10 siswa nilainya naik

dengan paket belajar pilihan

Habis dalam

Klaim

D. Putra

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Gambar "tebakan" aliran arus dan tentukan loop Berdasarkan Hukum II Kirchoff, Σ ε + Σ ( I R ) = 0 ε 1 + ε 3 − ε 2 + I ( R 1 + R 3 + R 2 + r 1 + r 2 + r 3 ) = 0 40 + 40 − 20 + ( 10 ) ( 150 + 100 + 50 + r + 8 + r ) = 0 60 + ( 10 ) ( 308 + 2 r ) = 0 3080 + 20 r = − 60 20 r = − 60 − 3080 20 r = − 3140 r = − 20 3140 r = − 157 Ω Dengan demikian, hambatan dalam baterai ε 1 dan ε 3 masing-masing adalah 157 Ω . Tanda negatif menandakan “tebakan” arus yang dibuat terbalik dengan arah arus sesungguhnya. Jadi, jawaban yang tepat adalah C.

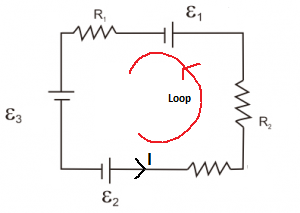

Gambar "tebakan" aliran arus dan tentukan loop

Berdasarkan Hukum II Kirchoff,

$Σ ε + Σ (I R) = 0 ε_{1} + ε_{3} - ε_{2} + I (R_{1} + R_{3} + R_{2} + r_{1} + r_{2} + r_{3}) = 0 40 + 40 - 20 + (10) (150 + 100 + 50 + r + 8 + r) = 0 60 + (10) (308 + 2 r) = 0 3080 + 20 r = - 60 20 r = - 60 - 3080 20 r = - 3140 r = - \frac{3140}{20} r = - 157 Ω$

Dengan demikian, hambatan dalam baterai ε₁ dan ε₃ masing-masing adalah 157 Ω. Tanda negatif menandakan “tebakan” arus yang dibuat terbalik dengan arah arus sesungguhnya.

Jadi, jawaban yang tepat adalah C.

Perdalam pemahamanmu bersama Master Teacher
di sesi Live Teaching, GRATIS!

3.2 (7 rating)

ipa.dile

salah salah Jawaban tidak sesuai

Henry Supriadi

Jawaban tidak sesuai dengan perhitungan sehingga salah jawaban

Timothy Budiman Putra

ada yang salah dari perhitungannya dan Jawaban tidak sesuai
