Diketahui rangkaian listrik seperti pada gambar di bawah ini. Beda potensial antara titik A dan titik C sama dengan ….

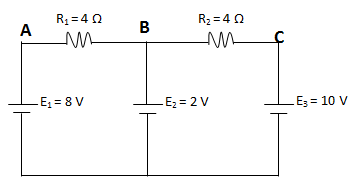

Diketahui rangkaian listrik seperti pada gambar di bawah ini.

Beda potensial antara titik A dan titik C sama dengan ….

18 V
16 V
4 V
2 V
0

8 dari 10 siswa nilainya naik

dengan paket belajar pilihan

Habis dalam

Klaim

M. Wahyu

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Tentukan terlebih dahulu arah loop dan "tebakan" arah arus yang kita inginkan. Menggunakan Hukum I Kirchoff, maka berlaku Terapkan Hukum II Kirchoff untuk masing-masing loop. Pada loop pertama: Kemudian tegangan antara kedua ujung hambatan R 1 dihitung dengan Pada loop 2: Kemudian tegangan antara kedua ujung hamabatan R2 dihitung dengan Beda potensial antara titik A dan titik C dapat dicari dengan Tanda negatif menunjukkan potensial di titik C lebih besar dari titik A. Jadi,jawaban yang tepat adalah D.

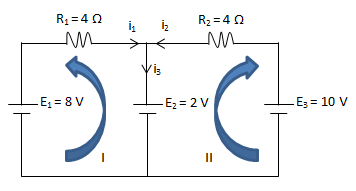

Tentukan terlebih dahulu arah loop dan "tebakan" arah arus yang kita inginkan.

Menggunakan Hukum I Kirchoff, maka berlaku

Terapkan Hukum II Kirchoff untuk masing-masing loop. Pada loop pertama:

Error converting from MathML to accessible text.

Kemudian tegangan antara kedua ujung hambatan R₁ dihitung dengan

Error converting from MathML to accessible text.

Pada loop 2:

Kemudian tegangan antara kedua ujung hamabatan R2 dihitung dengan

begin mathsize 14px style V subscript R subscript italic 2 end subscript italic equals i subscript italic 2 R subscript italic 2 V subscript R subscript italic 2 end subscript italic equals open parentheses 2 close parentheses open parentheses 4 close parentheses V subscript R subscript italic 2 end subscript equals 8 blank volt end style

Beda potensial antara titik A dan titik C dapat dicari dengan

Tanda negatif menunjukkan potensial di titik C lebih besar dari titik A.

Jadi, jawaban yang tepat adalah D.
