Perhatikan gambar rangkaian kapasitor di samping! Besar energi listrik pada rangkaian tersebut adalah ... (1μF=10−6F)

Pertanyaan

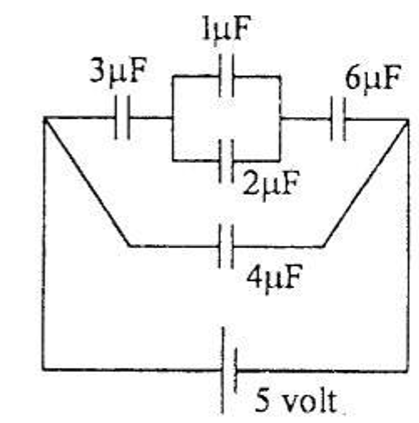

Perhatikan gambar rangkaian kapasitor di samping!

Besar energi listrik pada rangkaian tersebut adalah ... open parentheses 1 space μF space equals space 10 to the power of negative 6 end exponent space straight F close parentheses

  1. 65 joule

  2. 52 joule

  3. 39 joule

  4. 26 joule

  5. 13 joule

Pembahasan:

Ada dua kapasitor yang dirangkai secara paralel.

Cp subscript 1 equals 1 plus 2 equals 3 space μF

Lalu rangkai secara seri.

1 over straight C subscript straight s equals 1 third plus 1 third plus 1 over 6 equals fraction numerator left parenthesis 2 plus 2 plus 1 right parenthesis over denominator 6 end fraction equals 5 over 6  straight C subscript straight s equals 6 over 5 equals 1 comma 2 space μF

Lalu rangkai kapasitas kapasitor yang sudah di-serikan dengan rangkaian paralel.

straight C subscript straight p equals 1 comma 2 plus 4 equals 5 comma 2 space μF

Besarnya energi pada kapasitor setelah semuanya digabungkan adalah :

straight W equals 1 half straight C space. space straight V squared  straight W subscript total equals 1 half straight C subscript total space. space straight V squared subscript total  straight W subscript total equals 1 half left parenthesis 5 comma 2 cross times 10 to the power of negative 6 end exponent right parenthesis left parenthesis 5 right parenthesis squared  straight W subscript total equals 65 cross times 10 to the power of negative 6 end exponent space straight J space  straight W subscript total equals 65 space μJ

Jawaban terverifikasi

Dijawab oleh:

S. Nur

Mahasiswa/Alumni Institut Teknologi Bandung

Terakhir diupdate 05 Oktober 2021
