Perhatikan gambar rangkaian kapasitor di bawah! Besar energi listrik pada rangkaian tersebut adalah .... (1μF=10−6F)

Pertanyaan

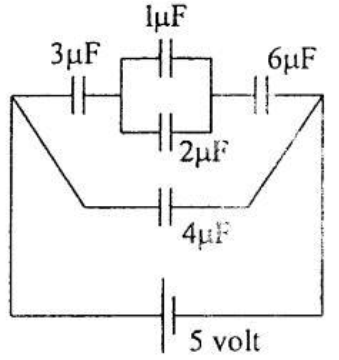

Perhatikan gambar rangkaian kapasitor di bawah!

Besar energi listrik pada rangkaian tersebut adalah .... begin mathsize 12px style left parenthesis 1 space μF equals 10 to the power of negative 6 end exponent space straight F right parenthesis end style

  1. 65 joule

  2. 52 joule

  3. 39 joule

  4. 26 joule

  5. 13 joule

Pembahasan:

Ada dua kapasitas kapasitor yang dirangkai secara paralel.

straight C subscript straight p 1 end subscript equals 1 plus 2 equals 3 space μF

Lalu, rangkai secara seri dengan dua kapasitor lainnya.

1 over straight C subscript straight s equals 1 third plus 1 third plus 1 over 6 equals fraction numerator 2 space plus space 2 space plus space 1 over denominator 6 end fraction equals 5 over 6  straight C subscript straight s space equals space 6 over 5 space equals space 1 comma 2 space μF

Lalu rangkai kapasitor yang sudah diserikan dengan rangkaian paralel.

straight C subscript straight p 2 end subscript equals 1 comma 2 plus 4 equals 5 comma 2 space μF  straight C subscript total equals straight C subscript straight p 2 end subscript equals 5 comma 2 space μF  straight C subscript total equals 5 comma 2 cross times 10 to the power of negative 6 end exponent space straight F

Besarnya energi pada kapasitor setelah semuanya digabungkan adalah :

straight W space equals space 1 half straight C. straight V squared  straight W subscript total space equals space 1 half straight C subscript total. straight V squared subscript total  straight W subscript total space equals space 1 half open parentheses 5 comma 2 space straight x space 10 to the power of negative 6 end exponent close parentheses open parentheses 5 close parentheses squared  straight W subscript total space equals space 65 space straight x space 10 to the power of negative 6 end exponent space straight J  straight W subscript total space equals space 65 space μJ



Sepertinya terdapat kesalahan pada pilihan jawaban di soal. Jika angka yang diinginkan adalah 65, maka satuannya adalah mikro joule.

Jawaban terverifikasi

Dijawab oleh:

R. Anjasmara

Mahasiswa/Alumni Universitas Riau

Terakhir diupdate 04 Oktober 2021
