Perhatikan gambar rangkaian kapasitor di samping! Besar energi listrik pada rangkaian tersebut adalah.... (1μF=10−6F)

Pertanyaan

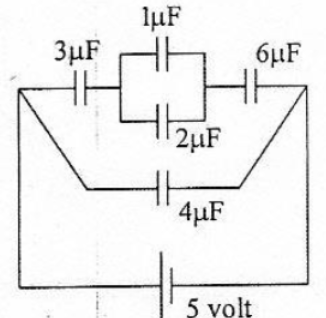

Perhatikan gambar rangkaian kapasitor di samping!

Besar energi listrik pada rangkaian tersebut adalah.... left parenthesis 1 space mu F space space equals space 10 to the power of negative 6 end exponent space F right parenthesis

  1. 65 Joule

  2. 52 Joule

  3. 39 Joule

  4. 26 Joule

  5. 13 Joule

Pembahasan:

Kapasitor yang dirangkai secara paralel

C subscript p space equals space 2 space plus 1 space equals space 3 mu F

Kapasitor pararel pertama lalu diserikan

1 over C subscript s space equals space 1 third space plus space 1 third space plus space 1 over 6 space equals space fraction numerator 2 space plus 2 space plus space 1 over denominator 6 end fraction space equals space 5 over 6  C subscript s space equals space 6 over 5 space mu F

Lalu rangkai kapasitas kapasitor yang sudah di-serikan dengan rangkaian paralel.

C subscript t o t a l end subscript space equals space 6 over 5 space plus space 4 space equals space 5 comma 2 mu F
Besarnya energi pada kapasitor setelah semuanya digabungkan adalah :

straight W space equals space 1 half CV squared  straight W subscript total space equals space 1 half straight C subscript total straight V subscript total superscript 2  straight W subscript total space equals space 1 half open parentheses 5 comma 2 space straight x space 10 to the power of negative 6 end exponent close parentheses open parentheses 5 close parentheses squared  straight W subscript total space equals space 65 space straight X space 10 to the power of negative 6 end exponent space straight J  straight W subscript total space equals space 65 space space μJ



Jawaban terverifikasi

Dijawab oleh:

E. Dwihermiati

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Terakhir diupdate 04 Oktober 2021
