Perhatikan gambar rangkaian kapasitor berikut ini Energi yang tersimpan pada rangkaian adalah...

Pertanyaan

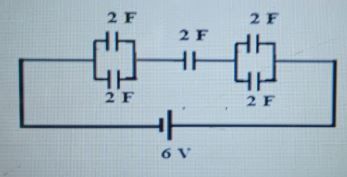

Perhatikan gambar rangkaian kapasitor berikut ini

Energi yang tersimpan pada rangkaian adalah...

Pembahasan Soal:

Diketahui:
table attributes columnalign right center left columnspacing 0px end attributes row cell C subscript 1 end cell equals cell 2 blank straight F end cell row cell C subscript 2 end cell equals cell 2 blank straight F end cell row cell C subscript 3 end cell equals cell 2 blank straight F end cell row cell C subscript 4 end cell equals cell 2 blank straight F end cell row cell C subscript 5 end cell equals cell 2 blank straight F end cell row V equals cell 6 blank straight V end cell end table

Ditanya:
E = ?

Jawab

table attributes columnalign right center left columnspacing 0px end attributes row cell C subscript 1 plus C subscript 2 end cell equals cell 4 blank straight F end cell row cell C subscript 4 plus C subscript 5 end cell equals cell 4 blank straight F end cell row cell 1 over T subscript c end cell equals cell 1 fourth plus 1 half plus 1 fourth equals 4 over 4 equals 1 blank C end cell row blank blank blank row E equals cell 1 half C V squared end cell row E equals cell 1 half.1.6 squared equals 18 blank straight J end cell end table

Jadi, energi yang tersimpan adalah 18 J
