Pertanyaan

Perhatikan gambar rangkaian berikut ini! Diketahui R 1 = R 3 = 20 Ω, R 2 = R 5 = 60 Ω, dan R 4 = 40 Ω. Berdasarkan peristiwa tersebut, diperoleh pernyataan sebagai berikut. ( R 1 x R 4 ) = ( R 2 x R 3 ) ( R 1 x R 4 ) ≠ ( R 2 x R 3 ) Arus yang melewati resistor R 5 adalah nol Rangkaian tersebut merupakan jembatan wheatstone setimbang Rangkaian tersebut merupakan jembatan wheatstone tidak setimbang Untuk mencari nilai hambatan pengganti total, terlebih dahulu perlu dicari hambatan pengganti untuk resistor R 1 , R 2 , dan R 5 Pernyataan yang benar terkait rangkaian tersebut ditunjukkan oleh nomor ….

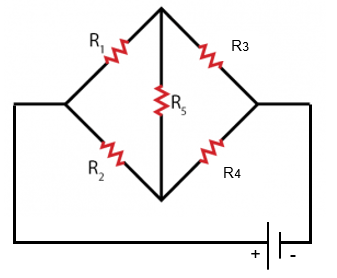

Perhatikan gambar rangkaian berikut ini!

Diketahui R₁ = R₃ = 20 Ω, R₂ = R₅ = 60 Ω, dan R₄ = 40 Ω. Berdasarkan peristiwa tersebut, diperoleh pernyataan sebagai berikut.

(R₁ x R₄) = (R₂ x R₃)
(R₁ x R₄) ≠ (R₂ x R₃)
Arus yang melewati resistor R₅ adalah nol
Rangkaian tersebut merupakan jembatan wheatstone setimbang
Rangkaian tersebut merupakan jembatan wheatstone tidak setimbang
Untuk mencari nilai hambatan pengganti total, terlebih dahulu perlu dicari hambatan pengganti untuk resistor R₁, R₂, dan R₅

Pernyataan yang benar terkait rangkaian tersebut ditunjukkan oleh nomor ….

1, 3, 4
1, 4, 6
2, 3, 5
2, 5, 6
3, 4, 6

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

D. Kusumawardhani

Master Teacher

Jawaban terverifikasi

Pembahasan

Rangkaian tersebut serupa dengan rangkaian pada jembatan Wheatstone. Terlebih dahulu perlu kita uji bagaimana hubungan R 1 × R 4 dan R 2 × R 3 Ternyata R 1 × R 4 ≠ R 2 × R 3 , sehingga R 5 tidak diabaikan (terdapat arus yang melewati R 5 ). Maka untuk menyelesaikan permasalahan ini dapat menggunakan metode jembatan wheatstone tidak setimbang. Pada jembatan wheatstone tidak setimbang, kita harus mencari hambatan pengganti untuk R 1 , R 2 , dan R 5 sehingga rangkaiannya berubah menjadi seperti berikut: Dimana nilai dan . Dari penjelasan tersebut, maka pernyataan yang benar adalah 2, 5, dan 6 (D).

Rangkaian tersebut serupa dengan rangkaian pada jembatan Wheatstone. Terlebih dahulu perlu kita uji bagaimana hubungan R₁×R₄dan R₂×R₃

Ternyata R₁×R₄ ≠ R₂×R₃, sehingga R₅ tidak diabaikan (terdapat arus yang melewati R₅). Maka untuk menyelesaikan permasalahan ini dapat menggunakan metode jembatan wheatstone tidak setimbang.

Pada jembatan wheatstone tidak setimbang, kita harus mencari hambatan pengganti untuk R₁, R2, dan R₅ sehingga rangkaiannya berubah menjadi seperti berikut:

Dimana nilai $begin mathsize 14px style straight R subscript straight a equals fraction numerator straight R subscript 1 blank. space straight R subscript 2 over denominator straight R subscript 1 plus straight R subscript 2 plus straight R subscript 5 end fraction comma space straight R subscript straight b equals fraction numerator straight R subscript 1 blank. space straight R subscript 5 over denominator straight R subscript 1 plus straight R subscript 2 plus straight R subscript 5 end fraction comma end style$ dan $begin mathsize 14px style straight R subscript straight c equals fraction numerator straight R subscript 2 blank. straight R subscript 5 over denominator straight R subscript 1 plus straight R subscript 2 plus straight R subscript 5 end fraction end style$ .

Dari penjelasan tersebut, maka pernyataan yang benar adalah 2, 5, dan 6 (D).
