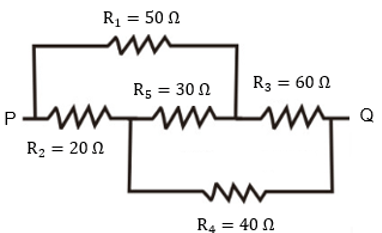

Lima buah resistor dirangkai seperti gambar berikut. Jika antara titik P dan Q dilewati oleh arus listrik sebesar 2 A, maka beda potensial antara titik PQ adalah ….

Pembahasan

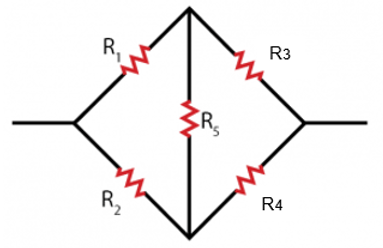

Diketahui : R 1 = 50 Ω R 2 = 20 Ω R 3 = 60 Ω R 4 = 40 Ω R 5 = 30 Ω I = 2 A Ditanya: beda potensial yang melewati PQ? Untuk mencari beda potensial, perlu dicari dulu hambatan pengganti total rangkaian. Jika diperhatikan, rangkaian di atas dapat digambarkan sebagai berikut: Rangkaian tersebut serupa dengan rangkaian pada jembatan Wheatstone. Jika R 1 × R 4 = R 2 × R 3 , maka R 5 dapat diabaikan. Berdasarkan perhitungan diperoleh bahwa R 1 × R 4 ≠ R 2 × R 3 , ini adalah jembatan wheatstone tidak setimbang ( R 5 tidak dapat diabaikan). Maka kita harus mencari hambatan pengganti untuk R 1 , R 2 , dan R 5 sehingga rangkaiannya menjadi seperti berikut: Setelah R a , R b , R c diketahui, maka bentuk rangkaiannya menjadi : Hitung R b dan R 3, serta R c dan R 4 secara seri: Hitung R seri1 dan R seri2 secara paralel: Hitung R a dan R paralel secara seri: Kemudian gunakan hukum Ohm untuk mencari beda potensial yang melewati PQ, sehingga diperoleh Dengan demikian, beda potensial antara titik PQ adalah 77 volt (D).
