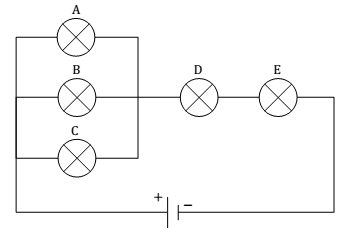

Perhatikan gambar berikut! Pada gambar rangkaian listrik di atas A, B, C, D, E adalah lampu pijar identik. Jika lampu Cdilepas, lampu yang menyala paling terang adalah ….

Perhatikan gambar berikut!

Pada gambar rangkaian listrik di atas A, B, C, D, E adalah lampu pijar identik. Jika lampu C dilepas, lampu yang menyala paling terang adalah ….

  1. A dan B

  2. B dan D

  3.  A dan D

  4. A dan E

  5. D dan E

Iklan

F. Zahara

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah E.

jawaban yang tepat adalah E.

Iklan

Pembahasan

Saat lampu B belum dilepas berlaku hubungan I A + I B + I C = I D = I E Setelah lampu Cdilepas maka I A + I B = I D = I E Lampu paling terang merupakan lampu yang dilalui arus paling besar, yaitu lampu D dan lampu E. Jadi, jawaban yang tepat adalah E.

Saat lampu B belum dilepas berlaku hubungan

IA + IB + IC = ID = IE

Setelah lampu C dilepas maka

IA + IB  = ID = IE

Lampu paling terang merupakan lampu yang dilalui arus paling besar, yaitu lampu D dan lampu E.

Jadi, jawaban yang tepat adalah E.
