Perhatikan gambar di bawah ini! Batang AB panjang 4 meter, beratnya 100 N seperti pada gambar. Besar momen gaya pada titik A adalah ....

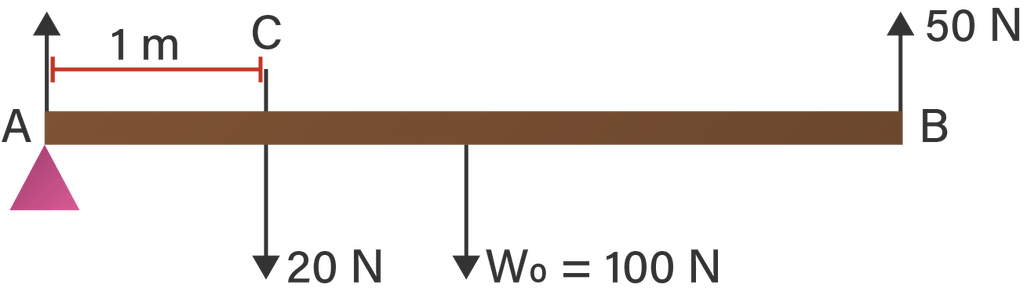

Perhatikan gambar di bawah ini!

Batang AB panjang 4 meter, beratnya 100 N seperti pada gambar. Besar momen gaya pada titik A adalah .... $\;\;$

20 Nm searah jarum jam $\;$
20 Nm berlawanan arah jarum jam $\;$
200 Nm searah jarum jam $\;$
200 Nm berlawanan arah jarum jam $\;$
220 Nm searah jarum jam $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang benar adalah A.

jawaban yang benar adalah A. $\;\;$

Pembahasan

Diketahui: Sistem batang dikenai beberapa gaya tegak lurus . Ditanya: Σ τ A = ... ? Penyelesaian: Titik poros sudah ditentukan, maka terdapat tiga buah gaya yang bekerja terhadap titik poros tersebut. Untuk gaya yang bekerja searah putaran jarum jam akan menghasilkan momen gaya yang bertanda positif , dan berlaku sebaliknya. Secara umum, momen gaya pada sebuah benda dimana gaya yang bekerja adalah tegak lurus terhadap porosnyadirumuskan oleh: τ = F × L . Maka, besar momen gaya total pada poros A adalah: Σ τ A = ( 20 × 1 ) + ( 100 × 2 ) − ( 50 × 4 ) Σ τ A = 20 + 200 − 200 Σ τ A = 20 Nm . Dengan demikian, momen gaya pada titik A adalah 20 Nm searah jarum jam. Oleh karena itu, jawaban yang benar adalah A.

Diketahui:

$Sistem batang dikenai beberapa gaya tegak lurus$ .

Ditanya: $Σ τ_{A} = ... ?$

Penyelesaian:

Titik poros sudah ditentukan, maka terdapat tiga buah gaya yang bekerja terhadap titik poros tersebut. Untuk gaya yang bekerja searah putaran jarum jam akan menghasilkan momen gaya yang bertanda positif, dan berlaku sebaliknya. Secara umum, momen gaya pada sebuah benda dimana gaya yang bekerja adalah tegak lurus terhadap porosnya dirumuskan oleh: $τ = F \times L .$

Maka, besar momen gaya total pada poros A adalah:

$Σ τ_{A} = (20 \times 1) + (100 \times 2) - (50 \times 4) Σ τ_{A} = 20 + 200 - 200 Σ τ_{A} = 20 Nm .$

Dengan demikian, momen gaya pada titik A adalah 20 Nm searah jarum jam.

Oleh karena itu, jawaban yang benar adalah A. $\;\;$
