Perhatikan gambar berikut! Pada gambar di atas, sebuah batang homogen dengan panjang L dan berat w menekan sebuah roda berjari-jari b . Roda dapat berputar pada pusatnya. Jika sistemdalamkeadaan seimbang, tentukan berat beban ( w 1 ) yang harus diberikan.

Perhatikan gambar berikut!

Pada gambar di atas, sebuah batang homogen dengan panjang L dan berat w menekan sebuah roda berjari-jari b. Roda dapat berputar pada pusatnya. Jika sistem dalam keadaan seimbang, tentukan berat beban $(w_{1})$ yang harus diberikan.

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

C. Irwan

Master Teacher

Mahasiswa/Alumni Universitas Negeri Jakarta

Jawaban terverifikasi

Jawaban

besar beban yang harus diberkan adalah

besar beban yang harus diberkan adalah $bold italic w subscript bold 1 bold equals fraction numerator bold w bold times bold left parenthesis bold 2 bold b bold plus bold L bold right parenthesis bold cos bold left parenthesis bold theta bold right parenthesis over denominator bold 2 bold b end fraction$

Pembahasan

Berdasarkan soal, sistem berada dalam keadaan keseimbangan. Syarat benda mengalami keseimbangan adalah besar resultan torsi yang bekerja di poros manapun pada benda sama dengan nol. Kita tentukan poros pada pusat roda. Diagram gaya dapat dilihat seperti gambar di bawah. Jadi, besar beban yang harus diberkan adalah

Berdasarkan soal, sistem berada dalam keadaan keseimbangan. Syarat benda mengalami keseimbangan adalah besar resultan torsi yang bekerja di poros manapun pada benda sama dengan nol.

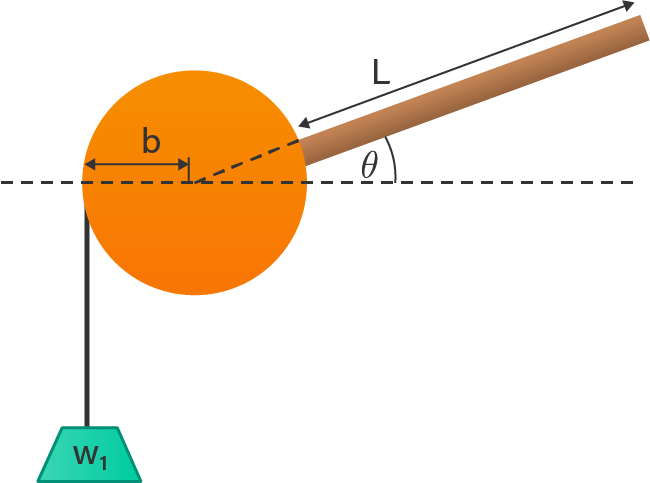

Kita tentukan poros pada pusat roda. Diagram gaya dapat dilihat seperti gambar di bawah.

$capital sigma tau equals 0 w subscript 1 times b minus w times open parentheses b plus L over 2 close parentheses cos open parentheses theta close parentheses equals 0 w subscript 1 times b equals w times open parentheses b plus L over 2 close parentheses cos open parentheses theta close parentheses w subscript 1 equals fraction numerator w times open parentheses fraction numerator 2 b plus L over denominator 2 end fraction close parentheses cos open parentheses theta close parentheses over denominator b end fraction bold italic w subscript bold 1 bold equals fraction numerator bold w bold times begin bold style left parenthesis 2 b plus L right parenthesis end style bold c bold o bold s begin bold style left parenthesis theta right parenthesis end style over denominator bold 2 bold b end fraction$

Jadi, besar beban yang harus diberkan adalah $bold italic w subscript bold 1 bold equals fraction numerator bold w bold times bold left parenthesis bold 2 bold b bold plus bold L bold right parenthesis bold cos bold left parenthesis bold theta bold right parenthesis over denominator bold 2 bold b end fraction$
