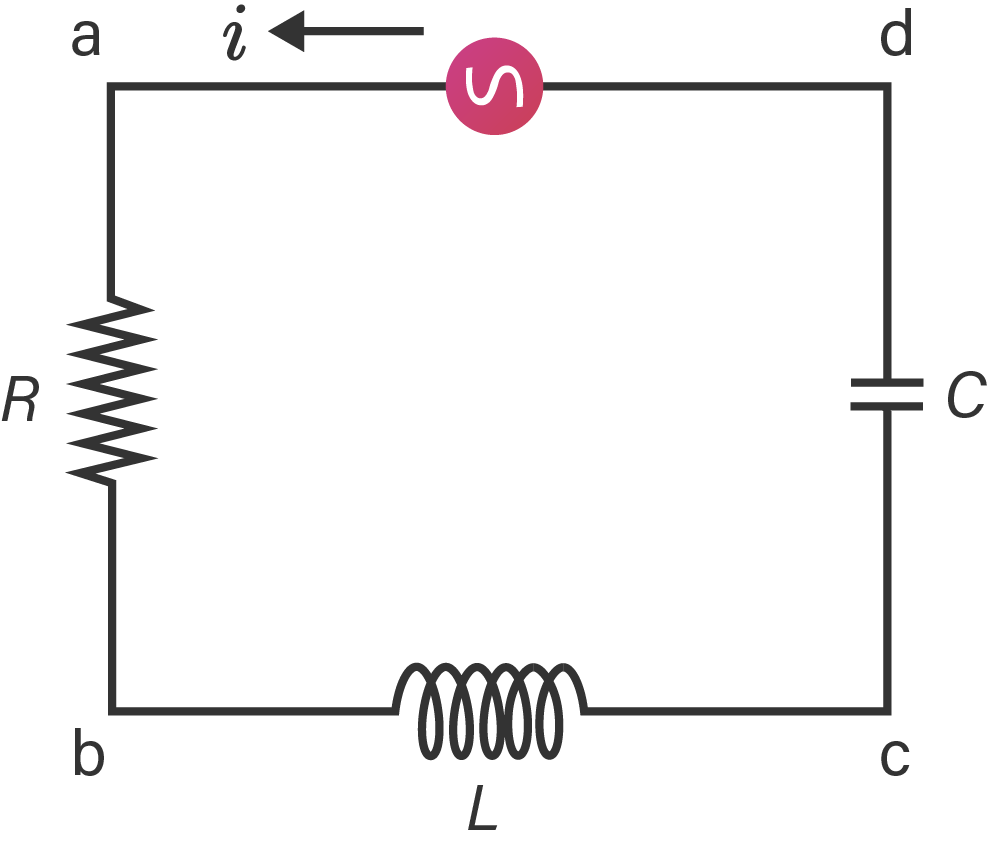

Perhatikan gambar berikut! Diketahui R = 300 Ω , X L = 100 Ω , dan X C = 40 Ω dihubungkan dengan sumberAC 50 V. Daya rata-rata yang dihantarkan ke seluruh rangkaian dan ke setiapelemen rangkaian sebesar ... W.

Pembahasan

Jawaban yang benar untuk pertanyaan tersebut adalah 7,84 watt. Diketahui: R = 300 Ω X L ​ = 100 Ω X C ​ = 40 Ω V = 50 + 4 m u V Ditanyakan: P = ... ? Rangkaian seri RLC pada arus bolak-balik terdiri dari resistor ( R ), induktor ( L ) dan kapasitor ( C ) yang dihubungkan dengan sumber tegangan AC dan disusun secara seri. Hambatan yang dihasilkan oleh resistor disebut resistansi, hambatan yang dihasilkan oleh induktor disebut reaktansi induktif ( X L ), dan hambatan yang dihasilkan oleh kapasitor disebut reaktansi kapasitif ( X C ). Ketiga besar hambatan tersebut ketika digabungkan dalam disebut impedansi ( Z ) atau hambatan total. Impendansi memiliki peranan dalam penghitungan daya rata-rata sebagaimana permasalahan di atas. aya rata rata, adalah rata rata dari daya sesaat dalam satu periode. Sehingga daya rata-rata dapat dihitung dengan beberapa tahapan berikut. Menghitung Impedansi: Z ​ = = = = = = ​ R 2 + ( X L ​ − X C ​ ) 2 ​ 30 0 2 + ( 100 − 40 ) 2 ​ 90000 + 6 0 2 ​ 90000 + 3600 ​ 93600 ​ 305 , 94 ​ Menghitung besar kuat arus: V 50 I ​ = = = = ​ I Z I × 305.94 305.94 50 ​ 0 , 16 ​ Maka daya rata-rata: P ​ = = = = = ​ V I cos θ 50 × 0 , 16 × Z R ​ 8 × 305 , 94 300 ​ 8 × 0 , 98 7 , 84 ​ Oleh karena itu, sepertinya terdapat kesalahan pada soal sehingga tidak ada pilihan jawaban benar.
