Pertanyaan

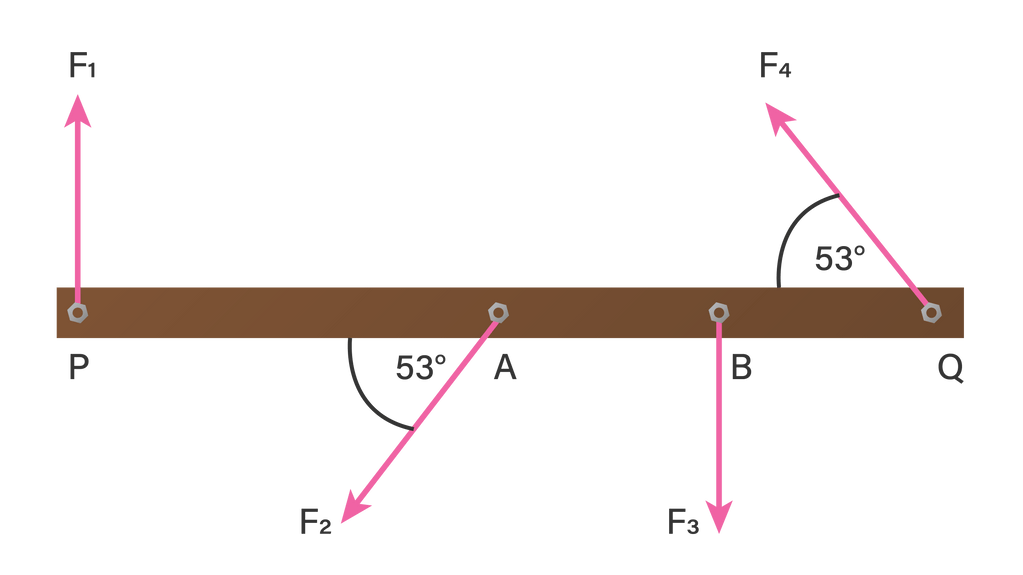

Perhatikan gambar berikut. Batang PQ yang panjangnya 2 , 4 m massanya diabaikan dipengaruhi tiga gaya F 1 = F 3 = 40 N , F 2 = F 4 = 20 N seperti gambar. Jika AB = BQ dan AP =AQ, maka momen gaya terhadap titik B adalah ...

Perhatikan gambar berikut.

Batang PQ yang panjangnya $2, 4 m$ massanya diabaikan dipengaruhi tiga gaya $F_{1} = F_{3} = 40 N$ , $F_{2} = F_{4} = 20 N$ seperti gambar. Jika AB = BQ dan AP = AQ, maka momen gaya terhadap titik B adalah ...

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

momen gaya/torsi benda terhadap titik B adalah 52,8 Nm.

Pembahasan

Diketahui : PQ = 2 , 4 m F 1 = F 3 = 40 N F 2 = F 4 = 20 N AB = BQ = 0 , 6 m AP = AQ = 1 , 2 m Ditanya : resultan torsi ( τ B ) ? Penyelesaian : Momen gaya adalah ukuran kuantitatif dari kecenderungan gaya untuk memutar atau mengubah gerak rotasi benda. Anggap momen gaya searah jarum jam bernilai positif sedangkan berlawanan negatif. τ 1 τ 2 τ 3 τ 4 = = = = = = = = = = r 1 F 1 sin 9 0 ∘ 1 , 8 ⋅ 40 ⋅ 1 72 N m − r 2 F 2 sin 5 3 ∘ − 0 , 6 ⋅ 20 ⋅ 0 , 8 − 9 , 6 Nm 0 − r 4 F 4 sin 5 3 ∘ − 0 , 6 ⋅ 20 ⋅ 0 , 8 − 9 , 6 Nm Maka, total torsi yaitu τ B τ B τ B = = = τ 1 + τ 2 + τ 3 + τ 4 72 − 9 , 6 + 0 − 9 , 6 52 , 8 Nm Jadi, momen gaya/torsi benda terhadap titik B adalah 52,8 Nm.

Diketahui :
$PQ = 2, 4 m F_{1} = F_{3} = 40 N F_{2} = F_{4} = 20 N AB = BQ = 0, 6 m AP = AQ = 1, 2 m$

Ditanya : resultan torsi (τ_B) ?

Penyelesaian :
Momen gaya adalah ukuran kuantitatif dari kecenderungan gaya untuk memutar atau mengubah gerak rotasi benda. Anggap momen gaya searah jarum jam bernilai positif sedangkan berlawanan negatif.
$τ_{1} τ_{2} τ_{3} τ_{4} = = = = = = = = = = r_{1} F_{1} sin 9 0^{\circ} 1, 8 \cdot 40 \cdot 1 72 N m - r_{2} F_{2} sin 5 3^{\circ} - 0, 6 \cdot 20 \cdot 0, 8 - 9, 6 Nm 0 - r_{4} F_{4} sin 5 3^{\circ} - 0, 6 \cdot 20 \cdot 0, 8 - 9, 6 Nm$
Maka, total torsi yaitu
$τ_{B} τ_{B} τ_{B} = = = τ_{1} + τ_{2} + τ_{3} + τ_{4} 72 - 9, 6 + 0 - 9, 6 52, 8 Nm$

Jadi, momen gaya/torsi benda terhadap titik B adalah 52,8 Nm.
