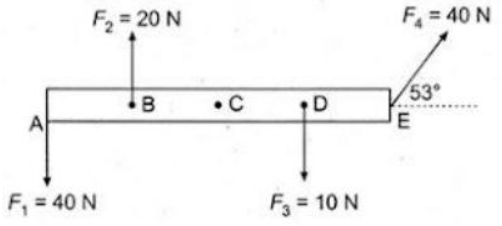

Perhatikan gambar berikut! AB = BC = CD = DE = 50 cm. Momen gaya batang jika diputar di titik D sebesar ....

Perhatikan gambar berikut!

AB = BC = CD = DE = 50 cm. Momen gaya batang jika diputar di titik D sebesar ....

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Maghfirah

Master Teacher

Jawaban terverifikasi

Jawaban

momen gaya pada batang tersebut dit titik D adalah -56 Nm dengan arah putar berlawanan jarum jam.

Pembahasan

Diketahui: F 1 = 40 N F 2 = 20 N F 3 = 10 N F 4 = 40 N θ = 5 3 ∘ r A D = 150 cm = 1 , 5 m r B D = 100 cm = 1 m r CD = 50 cm = 0 , 5 m r DE = 50 cm = 0 , 5 m Ditanya: τ D = ? Pembahasan: Dengan mengasumsikan torsi yang searah jarum jam bertanda positif dan torsi yang berlawanan jarum jam bertanda negatif, maka momen gaya batang dengan mengambil poros di titik D adalah: Σ τ D = − τ A + τ B − τ E Σ τ D = − ( F 1 ⋅ r A D ) + ( F 2 ⋅ r B D ) − ( F 4 sin 5 3 ∘ ⋅ r D E ) Σ τ D = − ( 40 ⋅ 1 , 5 ) + ( 20 ⋅ 1 ) − ( 40 ⋅ 0 , 8 ⋅ 0 , 5 ) Σ τ D = − 60 + 20 − 16 Σ τ D = − 56 Nm Jadi, momen gaya pada batang tersebut dit titik D adalah -56 Nm dengan arah putar berlawanan jarum jam.

Diketahui:

$F_{1} = 40 N F_{2} = 20 N F_{3} = 10 N F_{4} = 40 N θ = 5 3^{\circ} r_{A D} = 150 cm = 1, 5 m r_{B D} = 100 cm = 1 m r_{CD} = 50 cm = 0, 5 m r_{DE} = 50 cm = 0, 5 m$

Ditanya: $τ_{D} = ?$

Pembahasan:

Dengan mengasumsikan torsi yang searah jarum jam bertanda positif dan torsi yang berlawanan jarum jam bertanda negatif, maka momen gaya batang dengan mengambil poros di titik D adalah:

$Σ τ_{D} = - τ_{A} + τ_{B} - τ_{E} Σ τ_{D} = - (F_{1} \cdot r_{A D}) + (F_{2} \cdot r_{B D}) - (F_{4} sin 5 3^{\circ} \cdot r_{D E}) Σ τ_{D} = - (40 \cdot 1, 5) + (20 \cdot 1) - (40 \cdot 0, 8 \cdot 0, 5) Σ τ_{D} = - 60 + 20 - 16 Σ τ_{D} = - 56 Nm$

Jadi, momen gaya pada batang tersebut dit titik D adalah -56 Nm dengan arah putar berlawanan jarum jam.

Perdalam pemahamanmu bersama Master Teacher
di sesi Live Teaching, GRATIS!

4.3 (3 rating)
