Pertanyaan

Penghantar ABC dengan bentuk seperti yang tampak pada gambar, dialiri arus listrik I = 10 A. Berapakah besar dan ke mana arah induksi magnetik di titik D?

Penghantar ABC dengan bentuk seperti yang tampak pada gambar, dialiri arus listrik I = 10 A.

Berapakah besar dan ke mana arah induksi magnetik di titik D? $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

maka besar induksi magnet di titik P adalah 2 , 08 × 1 0 − 7 T dengan arah masuk bidang.

maka besar induksi magnet di titik P adalah

2, 08 \times 1 0^{- 7} T

dengan arah masuk bidang. $\;$

Pembahasan

Diketahui : I a 1 α 21 a 2 α 22 = = = = = 10 A 8 m 0 6 m 0 Ditanya : B = ? Pembahasan : Langkah pertama cari BD dulu dan nilai sin alfa pertama pada gambar 1 dan 2. B D = 6 2 + 8 2 = 10 m sin α 11 = B D A B = 10 6 = 5 3 sin α 12 = B D BC = 10 8 = 5 4 Gunakan hukum biot-savart untuk mencari induksi magnet pada kawat lurus pendek. B 1 = 4 π a 1 μ 0 I ( sin α 11 + sin α 21 ) = 4 π ( 8 ) 4 π × 1 0 − 7 × 10 ( 5 3 + sin 0 ) = 8 1 0 − 6 ( 5 3 ) = 0 , 75 × 1 0 − 7 T B 2 = = = 4 π a 2 μ 0 I ( sin α 12 + sin α 22 ) 4 π ( 6 ) 4 π × 1 0 − 7 × 10 ( 5 4 + sin 0 ) 6 1 0 − 6 ( 5 4 ) = 1 , 33 × 1 0 − 7 T Penentuan arah B 1 dan B 2 menggunakan kaidah tangan kanan dikepal, dimana ibu jari adalah arah I dan 4 jari dikepal adalah arah B. Didapat bahwa B 1 dan B 2 memiliki arah yang sama yaitu menembus bidang. Maka total induksi magnet adalah penjumlahan B 1 dan B 2 . B p = = = B 1 + B 2 0 , 75 × 1 0 − 7 + 1 , 33 × 1 0 − 7 2 , 08 × 1 0 − 7 T Dengan demikian, maka besar induksi magnet di titik P adalah 2 , 08 × 1 0 − 7 T dengan arah masuk bidang.

Diketahui :

$I a_{1} α_{21} a_{2} α_{22} = = = = = 10 A 8 m 0 6 m 0$

Ditanya :

$B = ?$

Pembahasan :

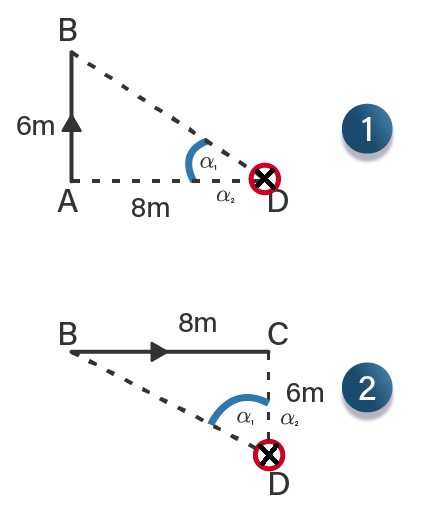

Langkah pertama cari BD dulu dan nilai sin alfa pertama pada gambar 1 dan 2.

$B D = 6^{2} + 8^{2} = 10 m sin α_{11} = \frac{A B}{B D} = \frac{6}{10} = \frac{3}{5} sin α_{12} = \frac{BC}{B D} = \frac{8}{10} = \frac{4}{5}$

Gunakan hukum biot-savart untuk mencari induksi magnet pada kawat lurus pendek.

$B_{1} = \frac{μ _{0} I}{4 π a _{1}} (sin α_{11} + sin α_{21}) = \frac{4 π \times 1 0 ^{- 7} \times 10}{4 π ( 8 )} (\frac{3}{5} + sin 0) = \frac{1 0 ^{- 6}}{8} (\frac{3}{5}) = 0, 75 \times 1 0^{- 7} T$

$B_{2} = = = \frac{μ _{0} I}{4 π a _{2}} (sin α_{12} + sin α_{22}) \frac{4 π \times 1 0 ^{- 7} \times 10}{4 π ( 6 )} (\frac{4}{5} + sin 0) \frac{1 0 ^{- 6}}{6} (\frac{4}{5}) = 1, 33 \times 1 0^{- 7} T$

Penentuan arah B₁ dan B₂menggunakan kaidah tangan kanan dikepal, dimana ibu jari adalah arah I dan 4 jari dikepal adalah arah B. Didapat bahwa B₁ dan B₂ memiliki arah yang sama yaitu menembus bidang. Maka total induksi magnet adalah penjumlahan B₁ dan B₂.

$B_{p} = = = B_{1} + B_{2} 0, 75 \times 1 0^{- 7} + 1, 33 \times 1 0^{- 7} 2, 08 \times 1 0^{- 7} T$

Dengan demikian, maka besar induksi magnet di titik P adalah $2, 08 \times 1 0^{- 7} T$ dengan arah masuk bidang. $\;$
