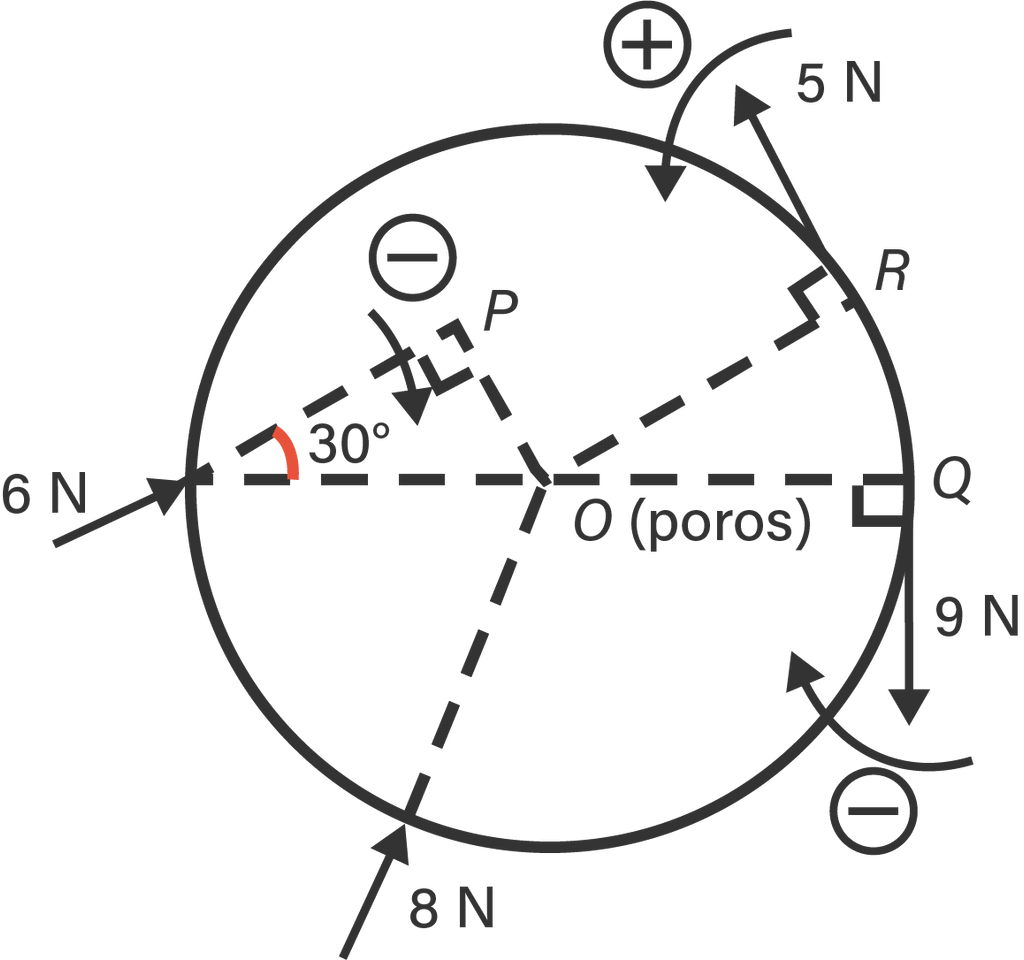

Pada sebuah roda dengan jari-jari 40 cm bekerja gaya-gayaseperti ditunjukkan pada gambar di bawah! Tentukan torsi total terhadap poros melalui O !

Pembahasan

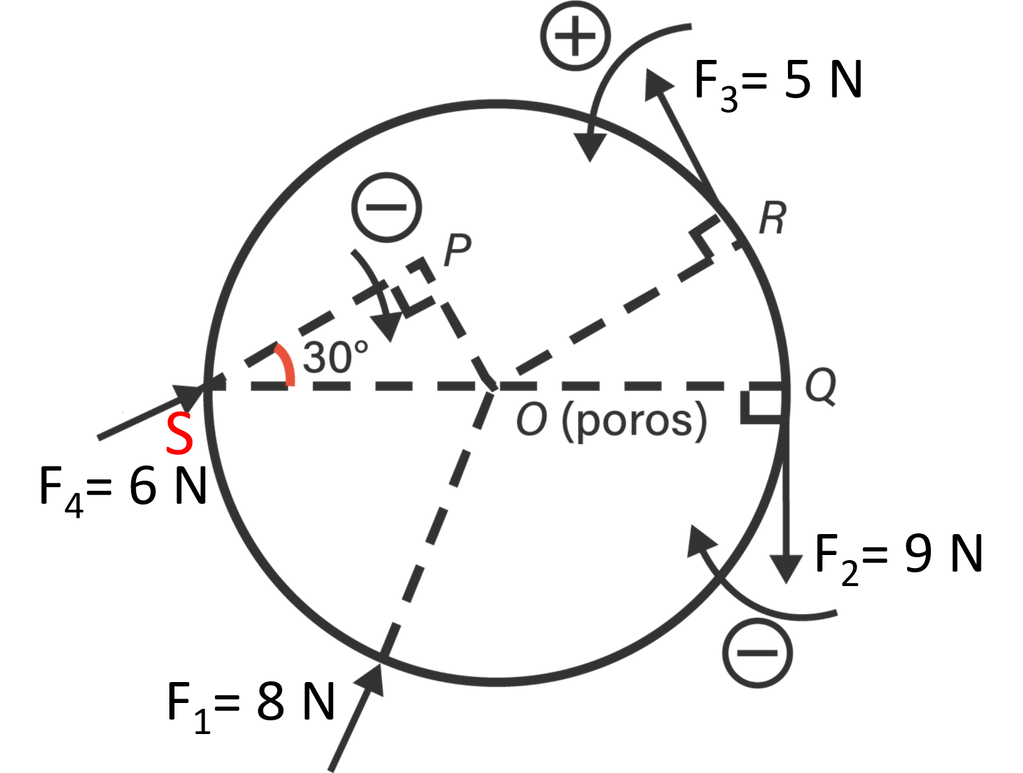

Diketahui : Ditanya :torsi totalterhadap poros melalui O Penyelesaian : Momen gaya (torsi) adalah seberapa besar gaya yang diberikan untuk memutar suatu benda terhadap suatu poros tertentu. Besar torsi dipengaruhi oleh gaya ( F ) dan lengan torsi ( r ) yang saling tegak lurus. Secara umum, torsi dapat dicari menggunakan persamaan berikut. Untuk mempermudah perhitungan, perhatikan gambar yang sudah diberi nama pada masing-masing gaya berikut. Torsi karena gaya F 1 adalah nol karena gaya mengarah pada poros O. Tentukan lengan torsi masing-masing gaya. r 2 = r = OQ = 0,4m r 3 = r = OR= 0,4 m r 4 = r = OP= r sin 30° = 0,4(0,5) =0,2 m Hitung torsi pada O. Dengan demikian, torsi terhadap poros melalui O adalah 2,8 mN searah jarum jam .
