Pertanyaan

Pada gambar-gambar berikut ini, panjang batang AB adalah 1meter dan beratnya 100 N. Padatitik A terdapat sebuah engsel. Tentukanlah besarnya tegangan tali yang menghubungkanbatang dandinding!

Pada gambar-gambar berikut ini, panjang batang AB adalah 1 meter dan beratnya 100 N. Pada titik A terdapat sebuah engsel. Tentukanlah besarnya tegangan tali yang menghubungkan batang dan dinding! $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

S. Afriyani

Master Teacher

Mahasiswa/Alumni Universitas Sebelas Maret

Jawaban terverifikasi

Jawaban

tegangan tali yang menghubungkanbatang dandinding adalah 111,1 N dan 250 N.

tegangan tali yang menghubungkan batang dan dinding adalah 111,1 N dan 250 N.

Pembahasan

Diketahui : Gambar kiri Gambar kanan Ditanya : T Penyelesaian : Besar torsi dipengaruhi oleh gaya ( F ) dan lengan torsi ( r ) yang saling tegak lurus. Secara umum, torsi dapat dicari menggunakan persamaan berikut. Syarat keseimbangan yang berlaku pada benda tegar adalah resultan dari semua gaya yang bekerja pada benda tegar harus sama dengan nol , dan resultan torsi yang bekerja pada benda tegar harus sama dengan nol . Gambar diagram gaya pada sistem. Tinjau sistem keseimbangan benda tegar dengan poros pada A (misalkan torsi searah jarum jam positif, sedangkan torsi berlawanan jarum jam negatif). Gambar kiri Gambar kanan Dengan demikian,tegangan tali yang menghubungkanbatang dandinding adalah 111,1 N dan 250 N.

Diketahui :

Gambar kiri

A B space equals space 1 space straight m A C space equals space 1 third space straight m straight theta equals 53 degree W subscript A B end subscript equals 100 space straight N W subscript C equals 50 space straight N

Gambar kanan

A B space equals space 1 space straight m A C space equals B C equals space 1 half space straight m straight theta equals 37 degree W subscript A B end subscript equals 100 space straight N W subscript B equals 50 space straight N

Ditanya : T

Penyelesaian :

Besar torsi dipengaruhi oleh gaya (F) dan lengan torsi (r) yang saling tegak lurus. Secara umum, torsi dapat dicari menggunakan persamaan berikut.

tau equals r F

Syarat keseimbangan yang berlaku pada benda tegar adalah resultan dari semua gaya yang bekerja pada benda tegar harus sama dengan nol open parentheses sum for blank of F equals 0 close parentheses , dan resultan torsi yang bekerja pada benda tegar harus sama dengan nol .

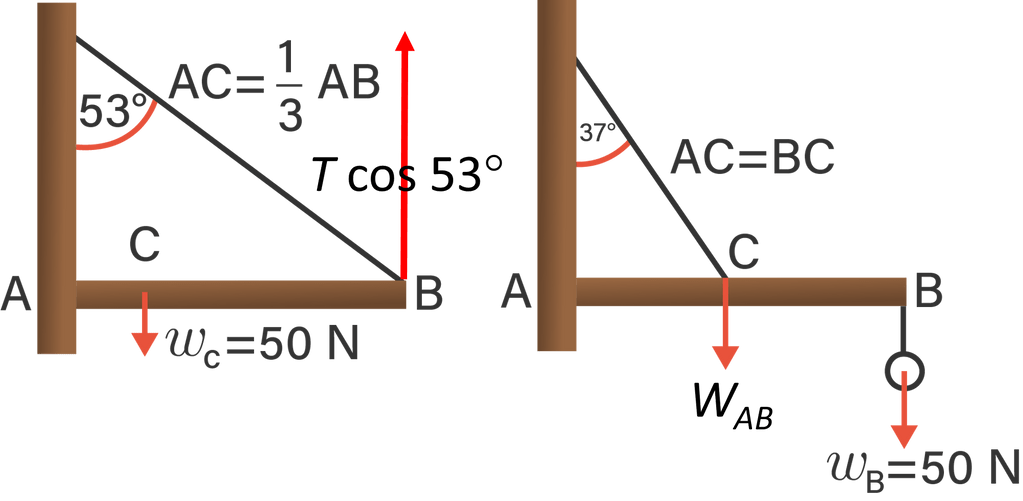

Gambar diagram gaya pada sistem.

Tinjau sistem keseimbangan benda tegar dengan poros pada A (misalkan torsi searah jarum jam positif, sedangkan torsi berlawanan jarum jam negatif).

Gambar kiri

Gambar kanan

Dengan demikian, tegangan tali yang menghubungkan batang dan dinding adalah 111,1 N dan 250 N.
