Pertanyaan

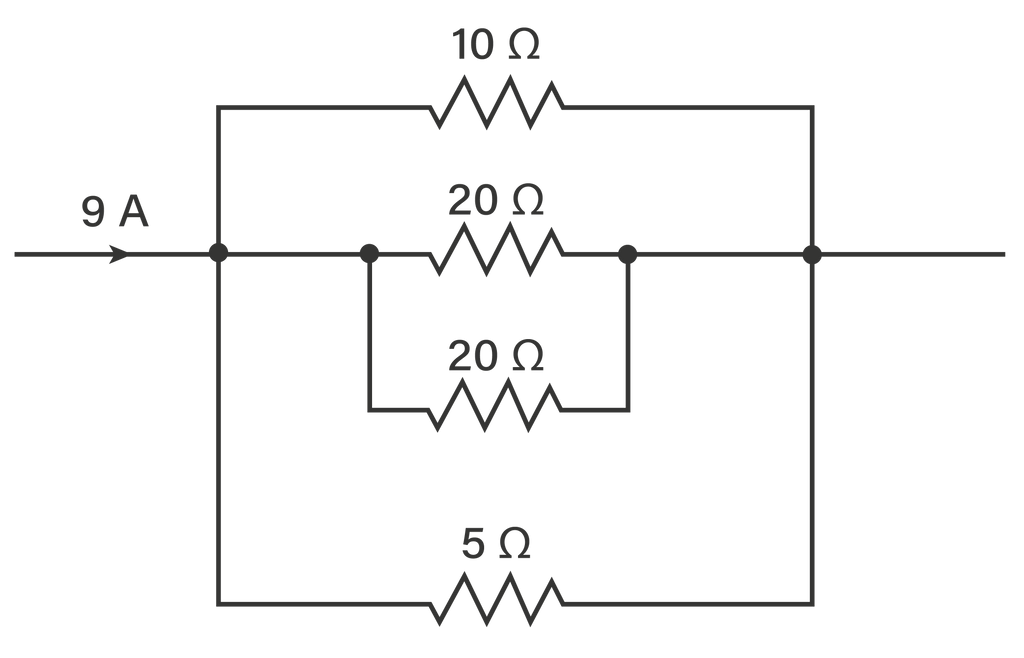

Pada gambar berikut, kuat arus yang melalui resistor 10 Ω adalah ....

Pada gambar berikut, kuat arus yang melalui resistor 10 $Ω$ adalah ....

1 A $\;$
3 A $\;$
4 A $\;$
6 A $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Sobirin

Master Teacher

Mahasiswa/Alumni Universitas Indonesia

Jawaban terverifikasi

Jawaban

tidak ada jawaban yang tepat.

Pembahasan

Keempat resistor terhubung paralel, sehingga hambatan pengganti: R 1 = 10 1 + 20 1 + 20 1 + 5 1 R 1 = 20 2 + 1 + 1 + 4 R 1 = 20 8 R = 8 20 = 2 , 5 Ω Tegangan pada R = 10 Ω : V 10 = I R = 9.2 , 5 = 22 , 5 V Arus padaR = 10 Ω : I 10 = R 10 V 10 = 10 22 , 5 = 2 , 25 A Dengan demikian,kuat arus yang melalui resistor 10 Ω adalah 2,25 A. Oleh karena itu, tidak ada jawaban yang tepat.

Keempat resistor terhubung paralel, sehingga hambatan pengganti:

$\frac{1}{R} = \frac{1}{10} + \frac{1}{20} + \frac{1}{20} + \frac{1}{5} \frac{1}{R} = \frac{2 + 1 + 1 + 4}{20} \frac{1}{R} = \frac{8}{20} R = \frac{20}{8} = 2, 5 Ω$

Tegangan pada R = 10 $Ω$ :

$V_{10} = I R = 9.2, 5 = 22, 5 V$

Arus pada R = 10 $Ω$ :

$I_{10} = \frac{V _{10}}{R _{10}} = \frac{22 , 5}{10} = 2, 25 A$

Dengan demikian, kuat arus yang melalui resistor 10 $Ω$ adalah 2,25 A.

Oleh karena itu, tidak ada jawaban yang tepat.

Perdalam pemahamanmu bersama Master Teacher
di sesi Live Teaching, GRATIS!
