Pertanyaan

Gambar di atas menunjukkan penampang lintang dari 3 kawat panjang berarus. Jarak AB = BC = 10 cm, i 1 = i 2 = 10 A dan i 3 = 15 A. Carilah titik pada garis AC yang kuat medan magnetik nol!

Gambar di atas menunjukkan penampang lintang dari 3 kawat panjang berarus. Jarak AB = BC = 10 cm, i₁ = i₂ = 10 A dan i₃ = 15 A. Carilah titik pada garis AC yang kuat medan magnetik nol!

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

F. Afrianto

Master Teacher

Mahasiswa/Alumni Institut Teknologi Bandung

Jawaban terverifikasi

Pembahasan

Diketahui: i 1 = i 2 = 10 A i 3 = 15 A a AB = a BC = 10 cm = 0,1 m Ditanya: lokasi titik yang memiliki kuat medan magnetik nol = ? Pembahasan: Kuat medan magnet pada satu titik dapat dihitung dengan persamaan: Berdasarkan kaidah tangan kanan, terdapat dua titik yang memiliki kemungkinan medan magent sama dengan nol, yaitu titik di antara kawat A dan B, dan titik di antara kawat B dan C, seperti pada gambar berikut: Titik di antara kawat A dan B: Titik di antara kawat B dan C: Jadi,titik pada garis AC yang kuat medan magnetik nol adalah4,7 cm dikanan kawat B atau 6,1 cm di kiri kawatB.

Diketahui:

i₁ = i₂ = 10 A

i₃ = 15 A

a_AB = a_BC = 10 cm = 0,1 m

Ditanya: lokasi titik yang memiliki kuat medan magnetik nol = ?

Pembahasan:

Kuat medan magnet pada satu titik dapat dihitung dengan persamaan:

$B equals fraction numerator mu subscript o I over denominator 2 pi a end fraction$

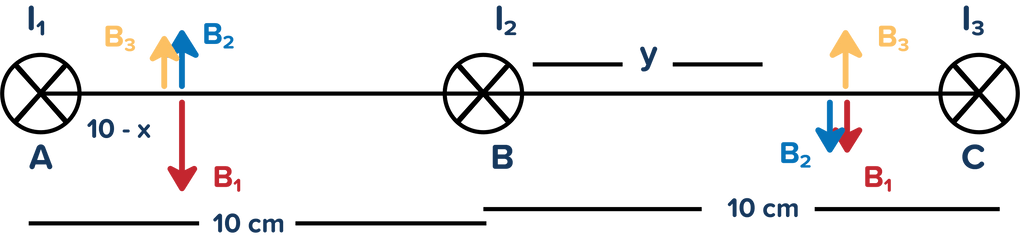

Berdasarkan kaidah tangan kanan, terdapat dua titik yang memiliki kemungkinan medan magent sama dengan nol, yaitu titik di antara kawat A dan B, dan titik di antara kawat B dan C, seperti pada gambar berikut:

Titik di antara kawat A dan B:

$table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma B end cell equals 0 row cell B subscript 3 plus B subscript 2 minus B subscript 1 end cell equals 0 row cell fraction numerator mu subscript o I subscript 3 over denominator 2 pi a subscript 3 end fraction plus fraction numerator mu subscript o I subscript 2 over denominator 2 pi a subscript 2 end fraction minus fraction numerator mu subscript o I subscript 1 over denominator 2 pi a subscript 1 end fraction end cell equals 0 row cell fraction numerator mu subscript o over denominator 2 pi end fraction open parentheses I subscript 3 over a subscript 3 plus I subscript 2 over a subscript 2 minus I subscript 1 over a subscript 1 close parentheses end cell equals 0 row cell fraction numerator 4 pi cross times 10 to the power of negative 7 end exponent over denominator 2 pi end fraction open parentheses fraction numerator 15 over denominator 10 plus x end fraction plus 10 over x minus fraction numerator 10 over denominator 10 minus x end fraction close parentheses end cell equals 0 row x equals cell 4 comma 7 space cm end cell end table$

Titik di antara kawat B dan C:

$table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma B end cell equals 0 row cell B subscript 3 minus B subscript 2 minus B subscript 1 end cell equals 0 row cell fraction numerator mu subscript o I subscript 3 over denominator 2 pi a subscript 3 end fraction minus fraction numerator mu subscript o I subscript 2 over denominator 2 pi a subscript 2 end fraction minus fraction numerator mu subscript o I subscript 1 over denominator 2 pi a subscript 1 end fraction end cell equals 0 row cell fraction numerator mu subscript o over denominator 2 pi end fraction open parentheses I subscript 3 over a subscript 3 minus I subscript 2 over a subscript 2 minus I subscript 1 over a subscript 1 close parentheses end cell equals 0 row cell fraction numerator 4 pi cross times 10 to the power of negative 7 end exponent over denominator 2 pi end fraction open parentheses fraction numerator 15 over denominator 10 minus y end fraction plus 10 over y minus fraction numerator 10 over denominator 10 plus y end fraction close parentheses end cell equals 0 row x equals cell 6 comma 1 space cm end cell end table$

Jadi, titik pada garis AC yang kuat medan magnetik nol adalah 4,7 cm dikanan kawat B atau 6,1 cm di kiri kawat B.
