Pertanyaan

Empat filamen tabung vakum yang hambatannya masing-masing 30 Ω, 30 Ω, 20 Ω,dan 20 Ω dihubungkan secara paralel. Tentukan arus listrik pada tiap filamen jika dihubungkan ke sumber tegangan 12 V.

Empat filamen tabung vakum yang hambatannya masing-masing $30 Ω, 30 Ω, 20 Ω, dan 20 Ω$ dihubungkan secara paralel. Tentukan arus listrik pada tiap filamen jika dihubungkan ke sumber tegangan 12 V. $\;$ $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

besar arus yang mengalir pada R1 = 0,4 A, R2= 0,4 A, R3= 0,6 A, dan R4= 0,6 A.

besar arus yang mengalir pada R1 = 0,4 A, R2= 0,4 A, R3= 0,6 A, dan R4= 0,6 A. $\;$

Pembahasan

Hukum Ohm adalah suatu pernyataan bahwa besar arus listrik yang mengalir melalui sebuah penghantar berbanding lurus dengan tegangan yang diterapkan kepadanya. Secara matematis dapat dituliskan dengan menggunakan persamaan I = R V . Gambar yang dimaksud pada soal adalah sebagai berikut: R 1 = 30 Ω R 2 = 30 Ω R 3 = 20 Ω R 4 = 20 Ω V = 12 volt I 1 = ... ? I 2 = ... ? I 3 = ... ? I 4 = ... ? Besar tegangan pada hambatan yang disusun paralel adalah sama sedangkan besar arusnya berbeda. Untuk menghitung besar arus yang mengalir pada tiap hambatan maka digunakan persamaan berikut: I 1 = R 1 V I 1 = 30 12 I 1 = 5 2 I 1 = 0 , 4 A I 2 = R 2 V I 2 = 30 12 I 2 = 5 2 I 2 = 0 , 4 A I 3 = R 3 V I 3 = 20 12 I 3 = 5 3 I 3 = 0 , 6 A I 4 = R 4 V I 4 = 20 12 I 4 = 5 3 I 4 = 0 , 6 A Dengan demikian, besar arus yang mengalir pada R1 = 0,4 A, R2= 0,4 A, R3= 0,6 A, dan R4= 0,6 A.

Hukum Ohm adalah suatu pernyataan bahwa besar arus listrik yang mengalir melalui sebuah penghantar berbanding lurus dengan tegangan yang diterapkan kepadanya. Secara matematis dapat dituliskan dengan menggunakan persamaan $I = \frac{V}{R} .$

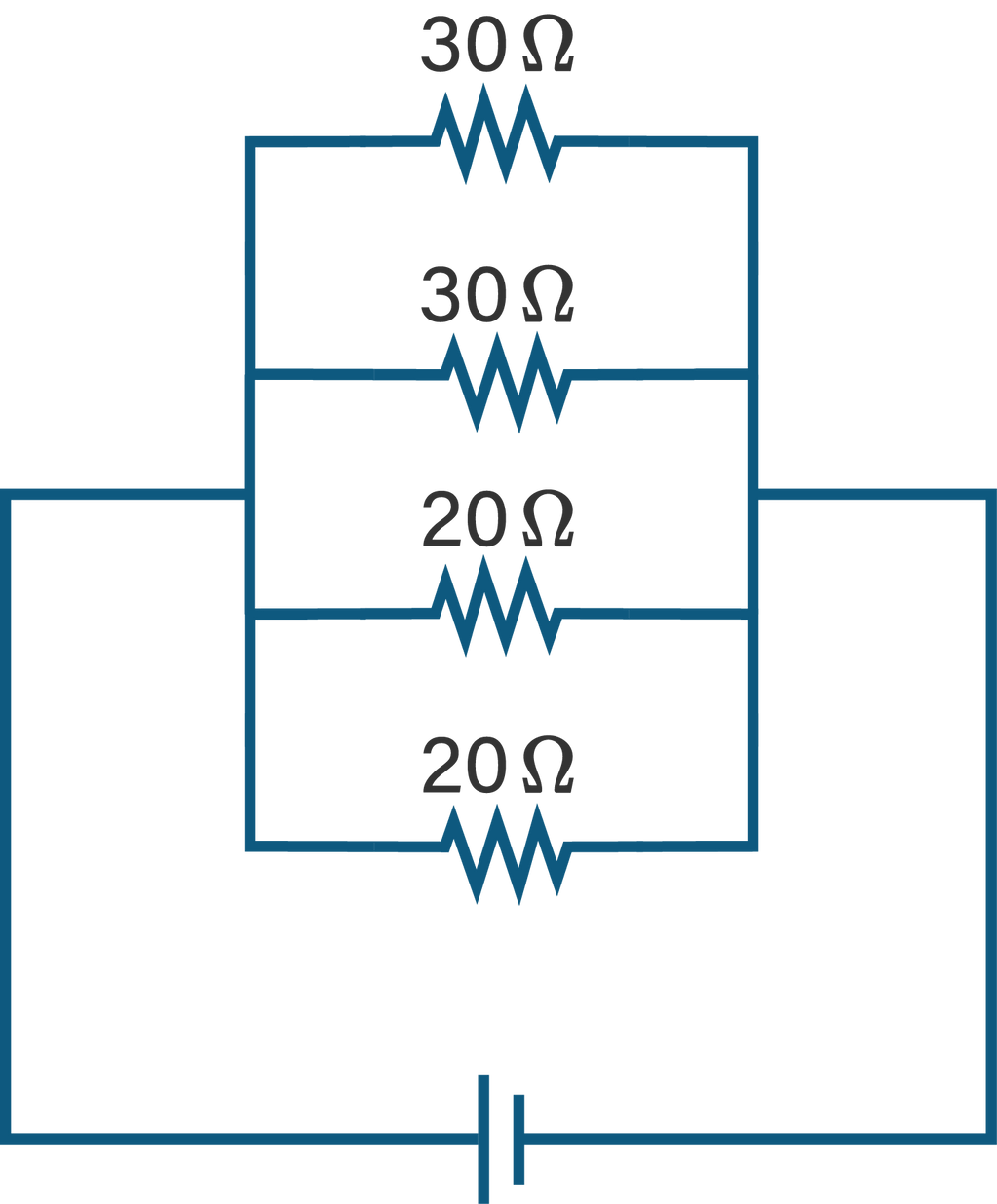

Gambar yang dimaksud pada soal adalah sebagai berikut:

$R_{1} = 30 Ω R_{2} = 30 Ω R_{3} = 20 Ω R_{4} = 20 Ω V = 12 volt I_{1} = ... ? I_{2} = ... ? I_{3} = ... ? I_{4} = ... ?$

Besar tegangan pada hambatan yang disusun paralel adalah sama sedangkan besar arusnya berbeda. Untuk menghitung besar arus yang mengalir pada tiap hambatan maka digunakan persamaan berikut:

$I_{1} = \frac{V}{R _{1}} I_{1} = \frac{12}{30} I_{1} = \frac{2}{5} I_{1} = 0, 4 A$

$I_{2} = \frac{V}{R _{2}} I_{2} = \frac{12}{30} I_{2} = \frac{2}{5} I_{2} = 0, 4 A$

$I_{3} = \frac{V}{R _{3}} I_{3} = \frac{12}{20} I_{3} = \frac{3}{5} I_{3} = 0, 6 A$

$I_{4} = \frac{V}{R _{4}} I_{4} = \frac{12}{20} I_{4} = \frac{3}{5} I_{4} = 0, 6 A$

Dengan demikian, besar arus yang mengalir pada R1 = 0,4 A, R2= 0,4 A, R3= 0,6 A, dan R4= 0,6 A. $\;$
