Pertanyaan

Elemen amperemeter dan resistor-resistoryang identik digunakan padarangkaian berikut. Elemen dan amperemeter memilikihambatan yang dapat diabaikan.Ketika sebuah elemen disusunseri dengan sebuah amperemeterdan sebuah resistor, amperemetermenunjukkan 0,4 A. Jika duaresistor dihubungkan seri dengansebuah amperemeter dan sebuahelemen, bacaan yang ditunjukkanamperemeter adalah ....

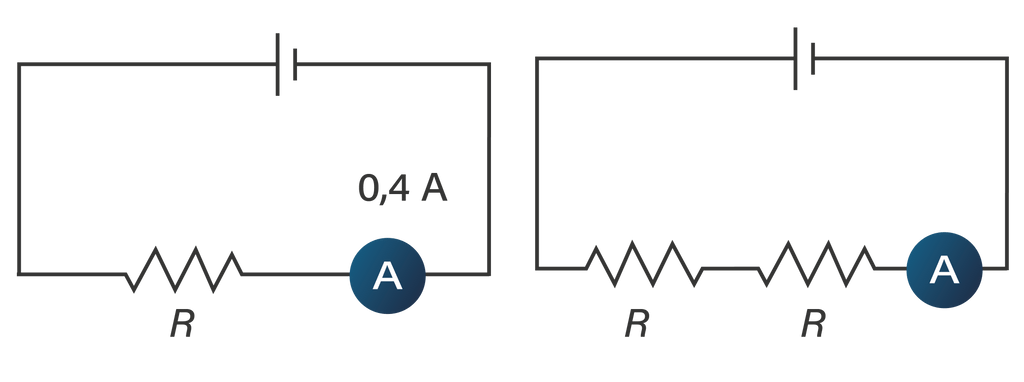

Elemen amperemeter dan resistor-resistor yang identik digunakan pada rangkaian berikut.

Elemen dan amperemeter memiliki hambatan yang dapat diabaikan. Ketika sebuah elemen disusun seri dengan sebuah amperemeter dan sebuah resistor, amperemeter menunjukkan 0,4 A. Jika dua resistor dihubungkan seri dengan sebuah amperemeter dan sebuah elemen, bacaan yang ditunjukkan amperemeter adalah ....

0,2 A $\;$
0,4 A $\;$
0,6 A $\;$
0,8 A $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Sobirin

Master Teacher

Mahasiswa/Alumni Universitas Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A.

Pembahasan

Pada rangkaian kiri: Tegangan sumber: V = I R = 0 , 4 R Pada rangkaian kanan: Sumber tegangan yang digunakan tetap sama, sehingga I 2 = R + R V = 2 R 0 , 4 R = 0 , 2 A Dengan demikian,bacaan yang ditunjukkanamperemeter adalah 0,2 A. Oleh karena itu, jawaban yang tepat adalah A.

Pada rangkaian kiri:

Tegangan sumber:

$V = I R = 0, 4 R$

Pada rangkaian kanan:

Sumber tegangan yang digunakan tetap sama, sehingga

$I_{2} = \frac{V}{R + R} = \frac{0 , 4 R}{2 R} = 0, 2 A$

Dengan demikian, bacaan yang ditunjukkan amperemeter adalah 0,2 A.

Oleh karena itu, jawaban yang tepat adalah A.
