Diketahui empat kawat disusun dan masing-masing dialiri arus listrik sesuai gambar berikut Besar dan arah kuat medan megnet total yang dialami titik O adalah ....

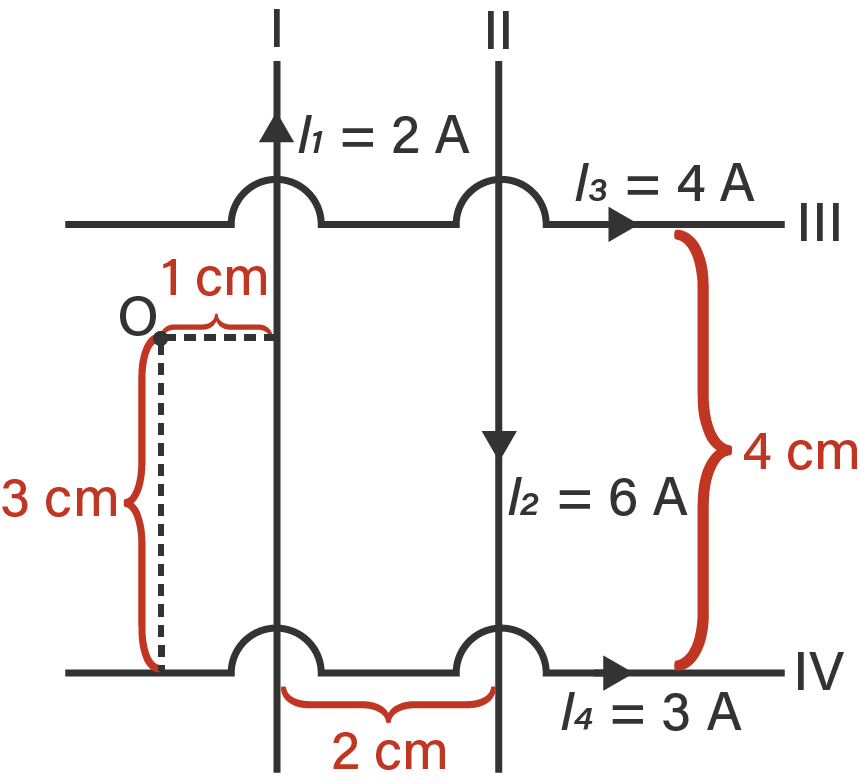

Diketahui empat kawat disusun dan masing-masing dialiri arus listrik sesuai gambar berikut

Besar dan arah kuat medan megnet total yang dialami titik O adalah ....

$0 T$
$4 \times 1 0^{- 5} T$ masuk bidang gambar
$4 \times 1 0^{- 5} T$ keluar bidang gambar
$6 \times 1 0^{- 5} T$ masuk bidang gambar
$6 \times 1 0^{- 5} T$ keluar bidang gambar

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Diketahui : I 1 = 2 A I 2 = 6 A I 3 = 4 A I 4 = 3 A a 1 = 0 , 01 m a 2 = 0 , 03 m a 3 = 0 , 01 m a 4 = 0 , 03 m Ditanya : Besar dan arah kuat medan megnet total yang dialami titik O? Penyelesaian : Tentukan arah medan magnet dari keempat kawat menggunakan aturan tangan kanan kawat 1 = keluar bidang kawat 2 = masuk bidang kawat 3 = masuk bidang kawat 4 = keluar bidang Disini kita asumsikan yang bernilai positif itu adalah arus listrik yang masuk ke dalam bidang dan yang bernilai negatif adalah arus listrik yang keluar dari bidang. B o = B 1 + B 2 + B 3 + B 4 B o = 2 πa μ o I 1 + 2 πa μ o I 2 + 2 πa μ o I 3 + 2 πa μ o I 3 B o = − 2 π ⋅ 0 , 01 4 π × 1 0 − 7 ⋅ 2 + 2 π ⋅ 0 , 03 4 π × 1 0 − 7 ⋅ 6 + 2 π ⋅ 0 , 01 4 π × 1 0 − 7 ⋅ 4 − 2 π ⋅ 0 , 03 4 π × 1 0 − 7 ⋅ 3 B o = − 4 × 1 0 − 5 + 4 × 1 0 − 5 + 8 × 1 0 − 5 − 2 × 1 0 − 5 B o = 6 × 1 0 − 5 T Dengan demikian, besar kuat medan megnet total yang dialami titik O adalah 6 × 10 − 5 T , karena hasilnya positif maka arah medan magnet masuk bidang Jadi, jawaban yang tepat adalah D.

Diketahui :

$I_{1} = 2 A I_{2} = 6 A I_{3} = 4 A I_{4} = 3 A a_{1} = 0, 01 m a_{2} = 0, 03 m a_{3} = 0, 01 m a_{4} = 0, 03 m$

Ditanya : Besar dan arah kuat medan megnet total yang dialami titik O?

Penyelesaian :

Tentukan arah medan magnet dari keempat kawat menggunakan aturan tangan kanan

kawat 1 = keluar bidang
kawat 2 = masuk bidang
kawat 3 = masuk bidang
kawat 4 = keluar bidang

Disini kita asumsikan yang bernilai positif itu adalah arus listrik yang masuk ke dalam bidang dan yang bernilai negatif adalah arus listrik yang keluar dari bidang.

$B_{o} = B_{1} + B_{2} + B_{3} + B_{4} B_{o} = \frac{μ _{o} I _{1}}{2 πa} + \frac{μ _{o} I _{2}}{2 πa} + \frac{μ _{o} I _{3}}{2 πa} + \frac{μ _{o} I _{3}}{2 πa} B_{o} = - \frac{4 π \times 1 0 ^{- 7} \cdot 2}{2 π \cdot 0 , 01} + \frac{4 π \times 1 0 ^{- 7} \cdot 6}{2 π \cdot 0 , 03} + \frac{4 π \times 1 0 ^{- 7} \cdot 4}{2 π \cdot 0 , 01} - \frac{4 π \times 1 0 ^{- 7} \cdot 3}{2 π \cdot 0 , 03} B_{o} = - 4 \times 1 0^{- 5} + 4 \times 1 0^{- 5} + 8 \times 1 0^{- 5} - 2 \times 1 0^{- 5} B_{o} = 6 \times 1 0^{- 5} T$

Dengan demikian, besar kuat medan megnet total yang dialami titik O adalah $6 \times 10^{- 5} T$ , karena hasilnya positif maka arah medan magnet masuk bidang

Jadi, jawaban yang tepat adalah D.
