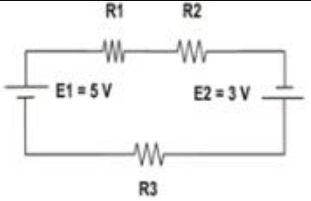

Bila R1 = 20, R2 = 30, R3 = 50, maka besar kuat arus yang mengalir pada rangkaian tersebut adalah ...

Pertanyaan

Bila R1 = 20, R2 = 30, R3 = 50, maka besar kuat arus yang mengalir pada rangkaian tersebut adalah ...space

  1. 0,5 Aundefined

  2. 0,8 Aundefined

  3. 1,3 Aundefined

  4. 1,5 Aundefined

  5. 1,7 A

  6. 0,08 A

Pembahasan Video:

Pembahasan Soal:

Diketahui:

R 1 equals 20 space Ohm R 2 equals 30 space Ohm R 3 equals 50 space Ohm E 1 equals 5 V E 2 equals 3 V

Ditanyakan :

Arus (I) pada rangkaian ?

Jawab :

Untuk menentukan besar arus pada rangkaian, kita gunakan Hukum II Kirchoff

table attributes columnalign right center left columnspacing 0px end attributes row cell sum V end cell equals 0 row cell negative I R subscript 1 minus I R subscript 2 plus E subscript 2 minus I R subscript 3 plus E subscript 1 end cell equals cell 0 space end cell row cell E subscript 2 plus E subscript 1 end cell equals cell I open parentheses R subscript 1 plus R subscript 2 plus R subscript 3 close parentheses end cell row I equals cell fraction numerator E subscript 2 plus E subscript 1 over denominator R subscript 1 plus R subscript 2 plus R subscript 3 end fraction end cell row I equals cell fraction numerator 5 plus 3 over denominator 20 plus 30 plus 50 end fraction end cell row I equals cell 8 over 100 end cell row I equals cell 0 comma 08 space straight A end cell end table

Jadi, arus pada rangkaian sebesar 0,08 A, pada pilihan jawaban tidak ada jawaban yang tepat.undefined

Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

D. Entry

Terakhir diupdate 06 Oktober 2021
