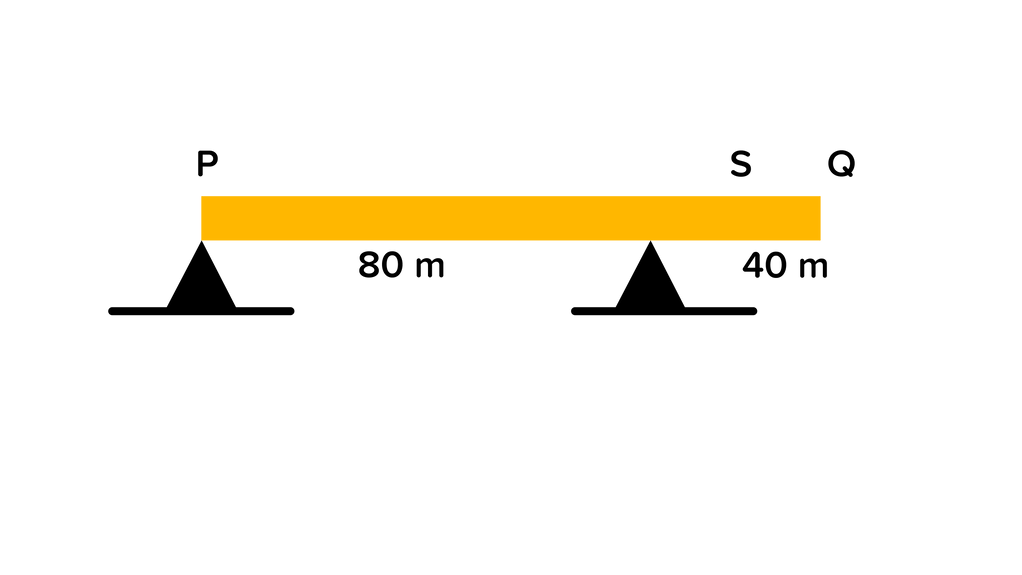

Batang homogen PQ yang panjangnya 120 m dan beratnya 100 N bertumpu pada titik P dan S seperti pada gambar. Berat beban yang harus digantungkan pada ujung Q agar batang PQ tepat akan berotasi terhadap S adalah ....

Pertanyaan



Batang homogen PQ yang panjangnya 120 m dan beratnya 100 N bertumpu pada titik P dan S seperti pada gambar. Berat beban yang harus digantungkan pada ujung Q agar batang PQ tepat akan berotasi terhadap S adalah ....

  1. 25 Nundefined

  2. 50 Nundefined

  3. 100 Nundefined

  4. 200 Nundefined

  5. 400 Nundefined p

Pembahasan Video:

Pembahasan Soal:

Ditanya : wb ?

diketahui :

begin mathsize 14px style P Q equals 120 space straight m w subscript P Q end subscript equals 100 space straight N end style

Ditanyakan: Berat beban di Q, agar tepat akan berotasi terhadap S ?
Jawab:

Karena batang tepat akan berotasi maka N di P sama dengan nol

table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma tau subscript s end cell equals 0 row cell N subscript p calligraphic l subscript p minus w subscript P Q end subscript calligraphic l subscript s plus w subscript b calligraphic l subscript b end cell equals 0 row cell N subscript p open parentheses 80 close parentheses minus w subscript P Q end subscript open parentheses 20 close parentheses plus w subscript b open parentheses 40 close parentheses end cell equals 0 row cell 0 minus open parentheses 100 close parentheses open parentheses 20 close parentheses plus 40 w subscript b end cell equals 0 row cell w subscript b end cell equals cell 2000 over 40 end cell row cell w subscript b end cell equals cell 50 space straight N end cell end table

Jadi, jawaban yang tepat adalah B. 50 N.

Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

N. Puspita

Terakhir diupdate 30 Agustus 2021

Roboguru sudah bisa jawab 91.4% pertanyaan dengan benar

Tapi Roboguru masih mau belajar. Menurut kamu pembahasan kali ini sudah membantu, belum?

Membantu

Kurang Membantu

Apakah pembahasan ini membantu?

Belum menemukan yang kamu cari?

Post pertanyaanmu ke Tanya Jawab, yuk

Mau Bertanya

Pertanyaan yang serupa

Massa beban A 4 kg dan massa beban B 1 kg, sedangkan massa batang diabaikan. Agar sistem dalam keadaan seimbang, maka perlu diletakkan beban dengan massa...

Pembahasan Soal:

Diketahui
m subscript A equals 4 space kg m subscript B equals 1 space kg l subscript A equals 40 space cm l subscript B equals 40 space cm

Ditanyakan
Massa tambahan agar seimbang

Jawab
Dengan menggunakan persamaan kesetimbangan benda tegar, besar momen gaya tambahan:

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell sum capital tau subscript c end cell equals 0 row cell negative capital tau subscript a plus capital tau subscript c plus capital tau subscript t end cell equals 0 row cell negative W subscript a times calligraphic l subscript a plus W subscript c times calligraphic l subscript c end cell equals cell negative capital tau subscript t end cell row cell negative 40 times 0 comma 4 plus 10 times 0 comma 4 end cell equals cell negative capital tau subscript t end cell row cell negative 12 end cell equals cell negative capital tau subscript t end cell row cell capital tau subscript t end cell equals cell 12 space straight N. straight m end cell end table end style

Besar momen gaya tambahan yang dibutuhkan untuk setimbang adalah 12 Nm. Dapat diperoleh dengan meletakkan beban 4 kg di sebelah kanan penumpu C berjarak 30 cm dari balok B.

Jadi, jawaban yang tepat adalah E.

0

Roboguru

Sebuah tangga homogen bersandar pada dinding yang licin (lihat gambar) Ujung A berada pada dinding dan ujung B berada pada lantai kasar. Diketahui OA= 2 m dan AB= m. Jika batang AB akan menggeser, ...

Pembahasan Soal:

D i k e t a h u i O A space equals space 2 space m A B space equals space 2 square root of 2 space m rightwards arrow O B space equals space 2 space m D i tan y a mu space s a a t space b a tan g space a k a n space b e r g e s e r J a w a b B a tan g space a k a n space b e r g e s e r space s a a t space sum for blank of tau subscript A space equals space 0 space sum for blank of tau subscript A space equals space 0  w. calligraphic l minus f subscript g calligraphic l subscript B equals 0 m g left parenthesis 1 half O B right parenthesis minus left parenthesis mu N right parenthesis left parenthesis O A right parenthesis equals 0 m g minus left parenthesis mu m g right parenthesis left parenthesis 2 right parenthesis equals 0 m g equals 2 mu m g mu equals 1 half

Jadi, koefisien geseknya 0,5

Dengan demikian, jawaban yang tepat adalah A

0

Roboguru

Dua buah kotak A dan B yang masing-masing bermassa 10 kg dan 20 kg diletakkan di atas papan kayu tak bermassa sepanjang 10 m. Jika kotak B diletakkan 2 m dari titik tumpu, maka agar sistem dalam keada...

Pembahasan Soal:

Gambarkan diagram gaya-gaya yang bekerja pada benda

Pada saat setimbang, dan dipilih titik tumpu (P) sebagai poros, maka berlaku

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma tau end cell equals 0 row cell W subscript A l subscript A minus W subscript B l subscript B plus N l subscript N end cell equals cell 0 to the power of asterisk times end cell row cell 100 x minus left parenthesis 200 right parenthesis left parenthesis 2 right parenthesis plus N space left parenthesis 0 right parenthesis end cell equals 0 row cell 100 x end cell equals 400 row x equals cell 4 space straight m end cell end table end style

Jadi, benda A harus diletakkan 4 m dari titik tumpu atau 6 m dari kotak B agar sistem setimbang.

*torsi positif untuk arah putaran searah jarum jam dan sebaliknya.

Jadi, jawaban yang tepat adalah E.

0

Roboguru

Perhatikan sistem balok AB dan CD pada gambar di bawah!  AB menumpu CD. Balok AB dan CD homogen beratnya masing-masing 80 N dan 60 N. Seorang beratnya 400 N berjalan dari C menuju ke arah A. Berapa...

Pembahasan Soal:

Jika AB dan CD terguling, maka:

begin mathsize 14px style N subscript C equals 0 semicolon space N subscript B equals 0 end style dan batang CD sudah tidak berpengaruh terhadap batang AB.

begin inline style begin display style sum for blank of tau equals 0 minus 80 left parenthesis 0 comma 5 right parenthesis plus 400 x equals 0 40 equals 400 x x equals 0 comma 1 space straight m end style end style

Jadi, jarak C ke orang adalah 1,5 + x = 1,5 + 0,1 = 1,6 m.undefined

2

Roboguru

Seorang petualang akan menyeberangi sebuah jurang dengan menggunakan sebuah tali yang diikatkan pada pohon di tepi jurang, seperti terlihat pada gambar. Di pertengahan perjalanannya, ia berhenti untuk...

Pembahasan Soal:

begin mathsize 14px style sum for blank of F subscript x equals 0 T subscript 1 cos theta minus T subscript 2 cos theta equals 0 T subscript 1 equals T subscript 2 equals T sum for blank of F subscript y equals 0 T subscript 1 sin theta plus T subscript 2 sin theta minus W equals 0 2 times T sin theta minus m times g equals 0 T equals fraction numerator m times g over denominator 2 sin theta end fraction T equals fraction numerator 81 comma 6 times 10 over denominator 2 times sin 15 degree end fraction T equals fraction numerator 816 over denominator 0 comma 52 end fraction T equals 1569 comma 23 space straight N end style

Jari besar gaya tegangan tali adalah 1569,23 N.

0
