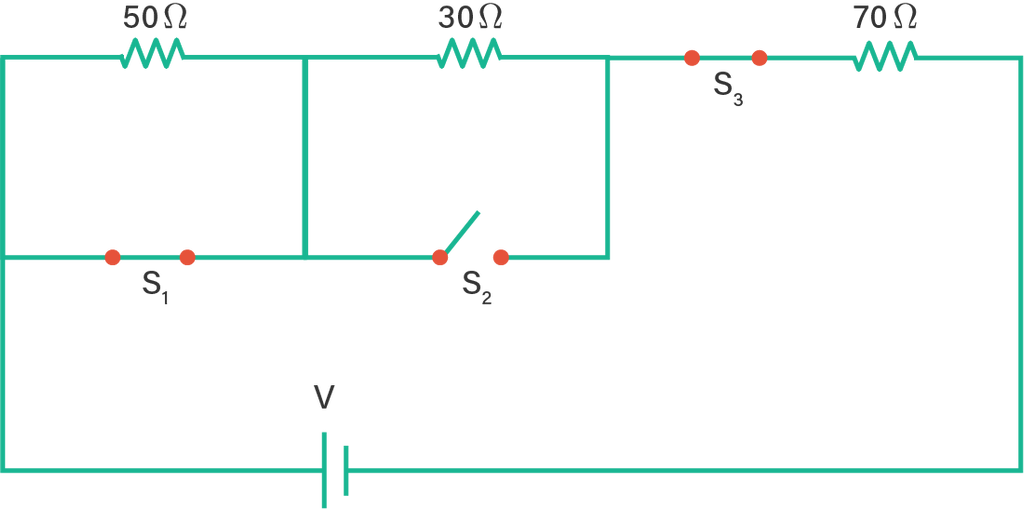

Untuk mendapatkan hambatan listrik 100 Ohm dalam rangkaian berikut, bagaimanakah posisi sakelar S 1 , S 2 , dan S 3 ?

Untuk mendapatkan hambatan listrik 100 Ohm dalam rangkaian berikut, bagaimanakah posisi sakelar S₁, S₂, dan S₃?

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

sakelar yang ditutup adalah sakelar S 1 dan S 3 .

sakelar yang ditutup adalah sakelar S₁ dan S₃. $\;$

Pembahasan

Arus listrik pada rangkaian listrik dinamis mengalir dari potensial tinggi ke potensial rendah atau dari positif baterai ke negatif baterai. Sakelar berfungsi sebagai penghubung dan pemutus tegangan. R 1 = 50 Ω R 2 = 60 Ω R 3 = 60 Ω R 4 = 70 Ω Menghitung hambatan paralel dengan menggunakan persamaan berikut: Rp 1 = R 2 1 + R 3 1 Rp 1 = 60 1 + 60 1 Rp 1 = 60 1 + 1 Rp 1 = 60 2 Rp = 2 60 Rp = 30 Ω Untuk mendapatkan hambatan sebesar 100 Ω maka sakelar S1 dan S3 ditutup sehingga arus dan tegangan akan mengalir pada hambatan 30 Ω dan 70 Ω yang disusun seri dengan jumlah total hambatan adalah sebagai berikut: R s = R p + R 4 R s = 30 + 70 R s = 100 Ω Dengan demikian, sakelar yang ditutup adalah sakelar S 1 dan S 3 .

Arus listrik pada rangkaian listrik dinamis mengalir dari potensial tinggi ke potensial rendah atau dari positif baterai ke negatif baterai. Sakelar berfungsi sebagai penghubung dan pemutus tegangan.

$R_{1} = 50 Ω R_{2} = 60 Ω R_{3} = 60 Ω R_{4} = 70 Ω$

Menghitung hambatan paralel dengan menggunakan persamaan berikut:

$\frac{1}{Rp} = \frac{1}{R _{2}} + \frac{1}{R _{3}} \frac{1}{Rp} = \frac{1}{60} + \frac{1}{60} \frac{1}{Rp} = \frac{1 + 1}{60} \frac{1}{Rp} = \frac{2}{60} Rp = \frac{60}{2} Rp = 30 Ω$

Untuk mendapatkan hambatan sebesar 100 $Ω$ maka sakelar S1 dan S3 ditutup sehingga arus dan tegangan akan mengalir pada hambatan 30 $Ω$ dan 70 $Ω$ yang disusun seri dengan jumlah total hambatan adalah sebagai berikut:

$R s = R_{p} + R_{4} R s = 30 + 70 R s = 100 Ω$

Dengan demikian, sakelar yang ditutup adalah sakelar S₁ dan S₃. $\;$
