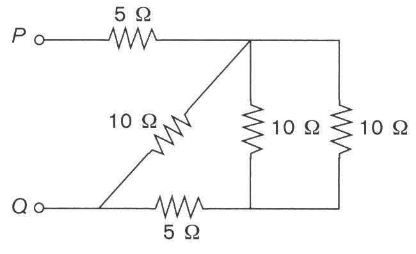

Tentukan hambatan total rangkaian jika diukur antara P dan Q dalam rangkaian berikut.

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

besar hambatan total pada rangkaian adalah 7 10 Ω.

besar hambatan total pada rangkaian adalah

\frac{10}{7} Ω.

Pembahasan

Rangkaian seri merupakan rangkaian listrik yanghambatannya disusunsecara bersebelahan atau sejajar, sedangkan rangkaian paralel adalah rangkaian listrik yanghambatannya disusun secara bertingkat atau bercabang. Untuk menghitung hambatan pada rangkaian paralel menggunakan persamaan: HambatanParalel Rp 1 = R 1 1 + R 2 1 + ... + R n 1 R 1 = 5 Ω R 2 = 10 Ω R 3 = 5 Ω R 4 = 10 Ω R 5 = 10 Ω R t o t = ... ? Rp 1 = R 1 1 + R 2 1 + R 3 1 + R 4 1 + R 5 1 Rp 1 = 5 1 + 10 1 + 5 1 + 10 1 + 10 1 Rp 1 = 10 2 + 1 + 2 + 1 + 1 Rp 1 = 10 7 Rp = 7 10 Ω Dengan demikian, besar hambatan total pada rangkaian adalah 7 10 Ω.

Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan atau sejajar, sedangkan rangkaian paralel adalah rangkaian listrik yang hambatannya disusun secara bertingkat atau bercabang. Untuk menghitung hambatan pada rangkaian paralel menggunakan persamaan:

$Hambatan Paralel \frac{1}{Rp} = \frac{1}{R _{1}} + \frac{1}{R _{2}} + ... + \frac{1}{R _{n}}$

$R_{1} = 5 Ω R_{2} = 10 Ω R_{3} = 5 Ω R_{4} = 10 Ω R_{5} = 10 Ω R_{t o t} = ... ?$

$\frac{1}{Rp} = \frac{1}{R _{1}} + \frac{1}{R _{2}} + \frac{1}{R _{3}} + \frac{1}{R _{4}} + \frac{1}{R _{5}} \frac{1}{Rp} = \frac{1}{5} + \frac{1}{10} + \frac{1}{5} + \frac{1}{10} + \frac{1}{10} \frac{1}{Rp} = \frac{2 + 1 + 2 + 1 + 1}{10} \frac{1}{Rp} = \frac{7}{10} Rp = \frac{10}{7} Ω$

Dengan demikian, besar hambatan total pada rangkaian adalah $\frac{10}{7} Ω.$
