Pertanyaan

Sebuah rangkaian terdiri atas 2 resistor paralel yaitu 20Ωdan30Ω , kemudian dihubungkan seri dengan resistor 15Ω. Jika kuat arus listrik yag mengalir melalui resistor 15Ω adalah 3 A, tentukan beda potensial pada ujung-ujung rangkaian.

Sebuah rangkaian terdiri atas 2 resistor paralel yaitu $20 Ω dan 30 Ω$ , kemudian dihubungkan seri dengan resistor $15 Ω.$ Jika kuat arus listrik yag mengalir melalui resistor $15 Ω$ adalah 3 A, tentukan beda potensial pada ujung-ujung rangkaian. $\;$ $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

tegangan pada Rs dan R 3 adalah 36 volt dan 45 volt.

tegangan pada Rs dan R₃ adalah 36 volt dan 45 volt. $\;$

Pembahasan

Hukum Ohm adalah suatu pernyataan bahwa besar arus listrik yang mengalir melalui sebuah penghantar berbanding lurus dengan tegangan yang diterapkan kepadanya. Secara matematis dapat dituliskan dengan menggunakan persamaan I = R V . Gambar yang dimaksud pada soal adalah sebagai berikut: R 1 = 20 Ω R 2 = 30 Ω R 3 = 15 Ω I=3A I 1 = ... ? I 2 = ... ? Mencari besar hambatan total terlebih dahulu dengan menggunakan persamaan berikut: Rp 1 = R 1 1 + R 2 1 Rp 1 = 20 1 + 30 1 Rp 1 = 60 3 + 2 Rp 1 = 60 5 Rp = 5 60 Rp = 12 Ω R t o t = Rp + R 3 R t o t = 12 + 15 R t o t = 27 Ω Mencari besar tegangan keseluruhan dengan persamaan: V = I ⋅ R V = 3 ⋅ 27 V = 81 volt Menghitung besar tegangan pada Rs dan R 3 karena kedua hambatan tersebut tersusun secara seri. V s = I ⋅ R s V s = 3 ⋅ 12 V s = 36 volt V 3 = I ⋅ R 3 V 3 = 3 ⋅ 15 V 3 = 45volt Dengan demikian tegangan pada Rs dan R 3 adalah 36 volt dan 45 volt.

Hukum Ohm adalah suatu pernyataan bahwa besar arus listrik yang mengalir melalui sebuah penghantar berbanding lurus dengan tegangan yang diterapkan kepadanya. Secara matematis dapat dituliskan dengan menggunakan persamaan $I = \frac{V}{R} .$

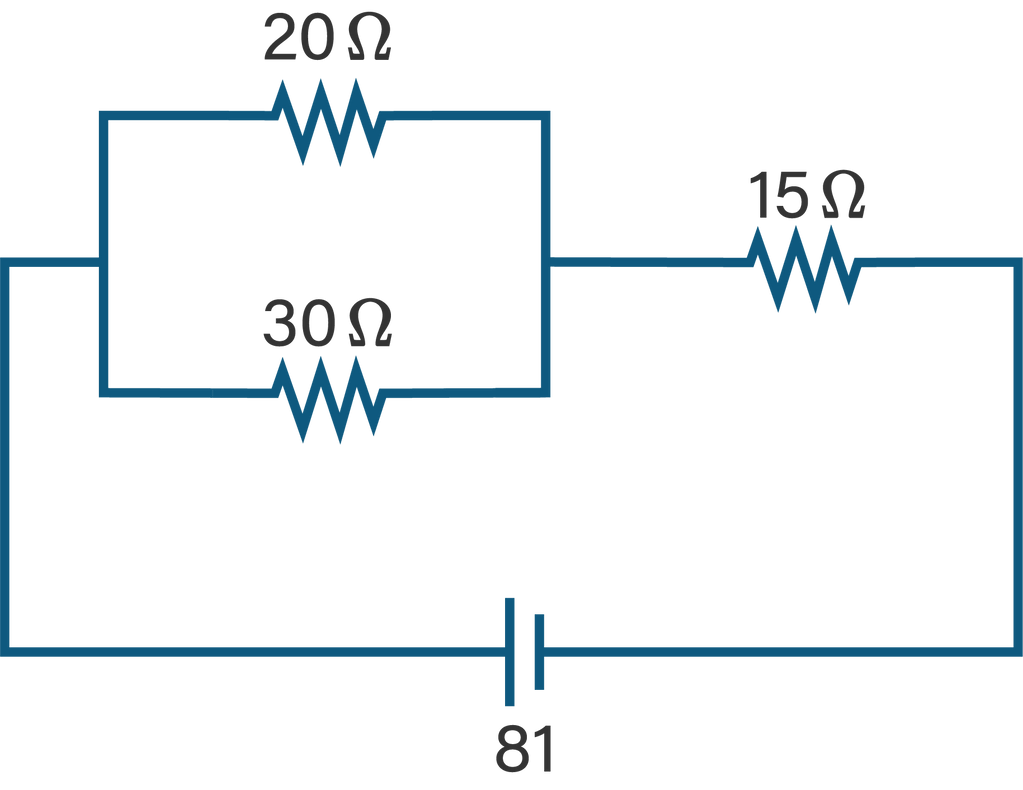

Gambar yang dimaksud pada soal adalah sebagai berikut:

$R_{1} = 20 Ω R_{2} = 30 Ω R_{3} = 15 Ω I=3 A I_{1} = ... ? I_{2} = ... ?$

Mencari besar hambatan total terlebih dahulu dengan menggunakan persamaan berikut:

$\frac{1}{Rp} = \frac{1}{R _{1}} + \frac{1}{R _{2}} \frac{1}{Rp} = \frac{1}{20} + \frac{1}{30} \frac{1}{Rp} = \frac{3 + 2}{60} \frac{1}{Rp} = \frac{5}{60} Rp = \frac{60}{5} Rp = 12 Ω$

$R_{t o t} = Rp + R_{3} R_{t o t} = 12 + 15 R_{t o t} = 27 Ω$

Mencari besar tegangan keseluruhan dengan persamaan:

$V = I \cdot R V = 3 \cdot 27 V = 81 volt$

Menghitung besar tegangan pada Rs dan R₃ karena kedua hambatan tersebut tersusun secara seri.

$V s = I \cdot R s V s = 3 \cdot 12 V s = 36 volt$

$V_{3} = I \cdot R_{3} V_{3} = 3 \cdot 15 V_{3} = 45 volt$

Dengan demikian tegangan pada Rs dan R₃ adalah 36 volt dan 45 volt. $\;$
