Pertanyaan

Sebuah batang OP beratnya w = 20 N. panjangnya 2 m,gaya berat w tepat beradadiantara titik O dan P. Ujung P diikat dengan talike dinding. Tegangan tali T = 7,5 N. Momen gaya oleh w dan T terhadap engsel di Oadalah ....

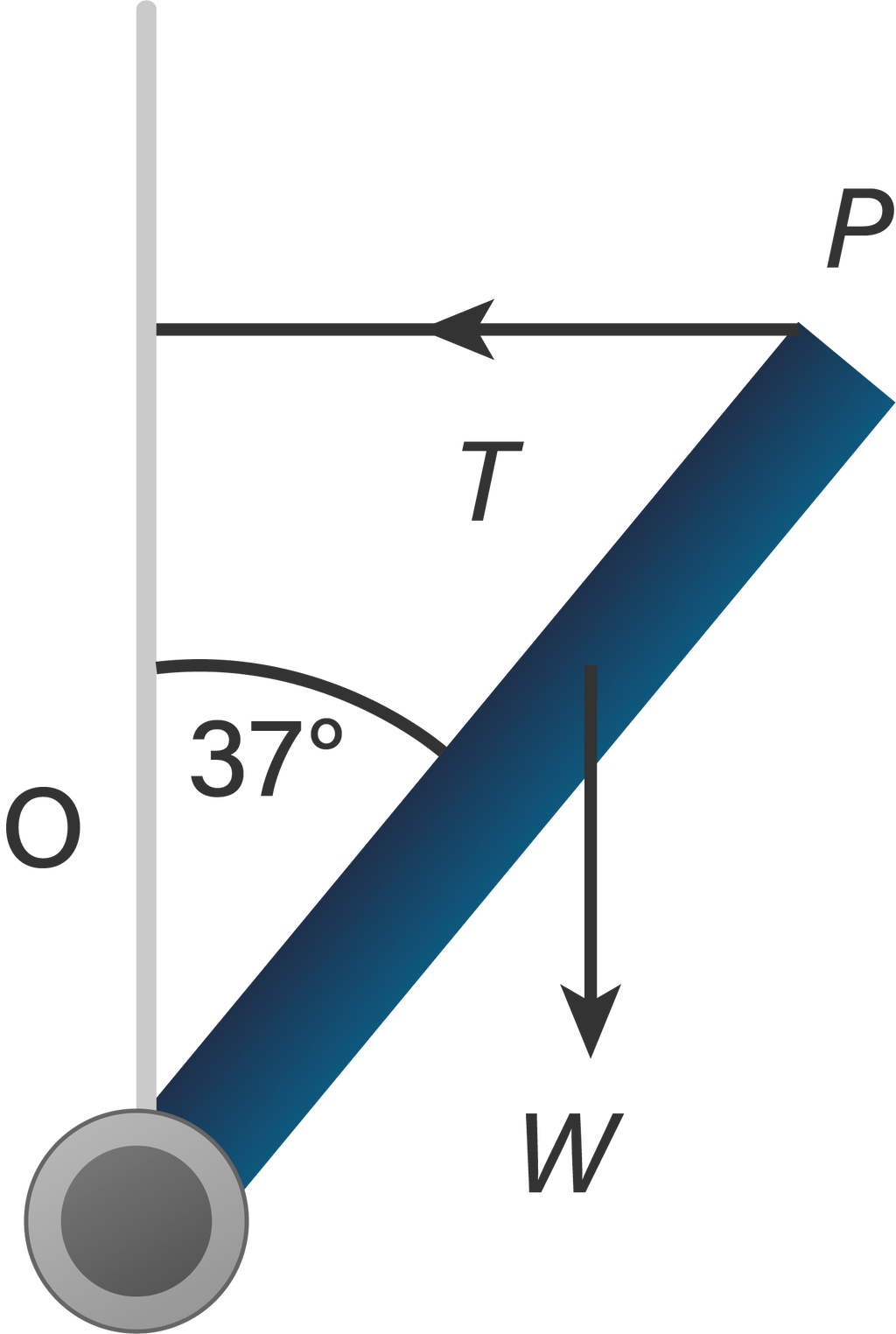

Sebuah batang OP beratnya w = 20 N. panjangnya 2 m, gaya berat w tepat berada diantara titik O dan P. Ujung P diikat dengan tali ke dinding. Tegangan tali T = 7,5 N. Momen gaya oleh w dan T terhadap engsel di O adalah .... $\;$

10 Nm dan -10 Nm $\;$
-10 Nm dan 10 Nm $\;$
12 Nm dan -12 Nm $\;$
-12 Nm dan 12 Nm $\;$
20 Nm dan -20 Nm $\;$

F. Arifin

Master Teacher

Mahasiswa/Alumni Universitas Trisakti

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Diketahui : w = 20 N OP =2 m T = 7,5 N θ = 3 7 ∘ Ditanya : τ w ? τ T ? Penyelesaian : Momen gaya adalah gaya yang diperlukan benda untuk berotasi terhadap suatu poros. Secara matematis dituliskan dalam persamaan berikut. τ = r F dengan r = lengan momen gaya (m) dan F = gaya (N) yang keduanya saling tegak lurus. Misalkan momen gaya searah jarum jam positif sedangkan momen gaya berlawanan jarum jam negatif. τ T τ w = = = = = = = = − r T − ( OP cos 3 7 ∘ ) T − 2 ⋅ 0 , 8 ⋅ 7 , 5 − 12 Nm r W ( 2 1 OP sin 3 7 ∘ ) W 2 1 ⋅ 2 ⋅ 0 , 6 ⋅ 20 12 Nm Dengan demikian, momen gaya oleh w dan T terhadap engsel di Oadalah -12 Nm dan 12 Nm. Jadi, jawaban yang tepat adalah D.

Diketahui :

w = 20 N

OP = 2 m

T = 7,5 N

$θ = 3 7^{\circ}$

Ditanya : $τ_{w} ? τ_{T} ?$

Penyelesaian :

Momen gaya adalah gaya yang diperlukan benda untuk berotasi terhadap suatu poros. Secara matematis dituliskan dalam persamaan berikut.

$τ = r F$

dengan r = lengan momen gaya (m) dan F = gaya (N) yang keduanya saling tegak lurus.

Misalkan momen gaya searah jarum jam positif sedangkan momen gaya berlawanan jarum jam negatif.

$τ_{T} τ_{w} = = = = = = = = - r T - (OP cos 3 7^{\circ}) T - 2 \cdot 0, 8 \cdot 7, 5 - 12 Nm r W (\frac{1}{2} OP sin 3 7^{\circ}) W \frac{1}{2} \cdot 2 \cdot 0, 6 \cdot 20 12 Nm$

Dengan demikian, momen gaya oleh w dan T terhadap engsel di O adalah -12 Nm dan 12 Nm. $\;$

Jadi, jawaban yang tepat adalah D.
