Sebuah batang dengan massa 4 kg diberikan beberapa gaya seperti gambar di bawah ini.   Diketahui AB = BC = CD = DE = 1 m. Perbandingan total momen gaya ketika poros di titik A dengan poros di titik E adalah ... .

Pertanyaan

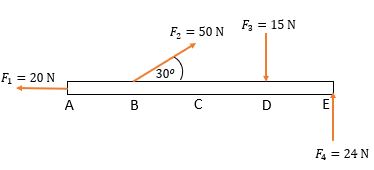

Sebuah batang dengan massa 4 kg diberikan beberapa gaya seperti gambar di bawah ini.



Diketahui AB = BC = CD = DE = 1 m. Perbandingan total momen gaya ketika poros di titik A dengan poros di titik E adalah ... .

  1. 1 : 5

  2. 7 : 9

  3. 19 : 15

  4. 25 : 1

  5. 53 : 5

Pembahasan:

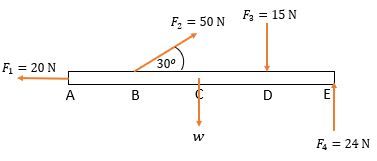

Pada kasus ini, massa batang tidak diabaikain sehingga gaya-gaya yang bekerja pada batang menjadi seperti berikut ini.



- Saat poros di titik A

F₁ memiliki arah yang sejajar dengan lengan gaya sehingga momen gayanya nol.

F₃ dan w mengakibatkan batang berputar searah jarum jam (-), sedangkan F₂ dan F₄ mengakibatkan batang berputar berlawanan arah jarum jam (+). Jadi, total momen gayanya adalah

begin mathsize 14px style tau subscript t o t a l end subscript equals tau subscript 1 plus tau subscript 2 plus tau subscript 3 plus tau subscript 4 plus tau subscript 5 tau subscript t o t a l end subscript equals F subscript 1 l subscript 1 plus F subscript 2 sin theta space l subscript 2 plus F subscript 3 l subscript 3 plus F subscript 4 l subscript 4 plus w l subscript w tau subscript t o t a l end subscript equals left parenthesis 0 right parenthesis plus F subscript 2 sin left parenthesis 30 to the power of o right parenthesis l subscript A B end subscript plus F subscript 3 l subscript A D end subscript plus F subscript 4 l subscript A E end subscript plus w l subscript A C end subscript tau subscript t o t a l end subscript equals left parenthesis 0 right parenthesis plus left parenthesis 50 cross times 1 half cross times 1 right parenthesis minus left parenthesis 15 cross times 3 right parenthesis plus left parenthesis 24 cross times 4 right parenthesis minus left parenthesis 40 cross times 2 right parenthesis tau subscript t o t a l end subscript equals 25 minus 45 plus 96 minus 80 tau subscript t o t a l end subscript equals negative 4 space straight m. straight N end style

Tanda negatif (-) hanya menunjukkan bahwa arah momen gayanya searah jarum jam.

- Saat poros di titik E

F₁ memiliki arah yang sejajar dengan lengan gaya sehingga momen gayanya nol, dan F₄ berada tepat diporos sehingga momen gayanya juga nol.

F₃ dan w mengakibatkan batang berputar berlawanan arah jarum jam (+), sedangkan F₂ mengakibatkan batang berputar searah jarum jam (-). Jadi, total momen gayanya adalah

begin mathsize 14px style tau subscript t o t a l end subscript equals tau subscript 1 plus tau subscript 2 plus tau subscript 3 plus tau subscript 4 plus tau subscript 5 tau subscript t o t a l end subscript equals F subscript 1 l subscript 1 plus F subscript 2 sin theta space l subscript 2 plus F subscript 3 l subscript 3 plus F subscript 4 l subscript 4 plus w l subscript w tau subscript t o t a l end subscript equals left parenthesis 0 right parenthesis minus F subscript 2 sin left parenthesis 30 to the power of o right parenthesis l subscript B E end subscript plus F subscript 3 l subscript D E end subscript plus left parenthesis 0 right parenthesis plus left parenthesis m g right parenthesis l subscript C E end subscript tau subscript t o t a l end subscript equals left parenthesis 0 right parenthesis minus left parenthesis 50 cross times 1 half cross times 3 right parenthesis plus left parenthesis 15 cross times 1 right parenthesis plus left parenthesis 40 cross times 2 right parenthesis tau subscript t o t a l end subscript equals negative 75 plus 15 plus 80 tau subscript t o t a l end subscript equals 20 space straight m. straight N end style

Maka perbandingan total momen gaya ketika poros di titik A dengan poros di titik E adalah

begin mathsize 14px style tau subscript A over tau subscript E equals 4 over 20 tau subscript A over tau subscript E equals 1 fifth end style

Jadi, perbandingannya adalah 1 : 5, jawaban yang tepat A.
