Pertanyaan

Resultan gaya yang sejajar seperti terlihat pada gambar. Hitunglah momen gaya di F 2 !

Resultan gaya yang sejajar seperti terlihat pada gambar.

Hitunglah momen gaya di $F_{2}$ ! $\;\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

F. Arifin

Master Teacher

Mahasiswa/Alumni Universitas Trisakti

Jawaban terverifikasi

Jawaban

jawaban yang benar adalah 29 × 1 0 − 2 Nm .

jawaban yang benar adalah

29 \times 1 0^{- 2} Nm

Pembahasan

Diketahui: F 1 = 4 N F 1 = 2 N F 1 = 5 N F 1 = 10 N Dalam gambar tanda negatif pada gaya berarti gaya ke arah bawah. Ditanya: Torsi di F 2 ? Jawab: Karena F 2 sebagai pusat, maka gaya pada F 2 diabaikan atau tidak dihitung. Gaya yang putarannya searah jarum jam bernilai positif dan yang berlawanan arah jarus jam bernilai negatif. Ditunjukkan pada gambar berikut, τ F 2 = = = = = = ∑ FR ( F 1 × 1 ) − ( F 3 × 3 ) + ( F 4 × 4 ) ( 4 × 1 ) − ( 5 × 3 ) + ( 10 × 4 ) 4 − 15 + 40 29 Ncm 29 × 1 0 − 2 Nm Dengan demikian momen gaya di F 2 sebesar 29 × 1 0 − 2 Nm . Jadi, jawaban yang benar adalah 29 × 1 0 − 2 Nm .

Diketahui:

$F_{1} = 4 N$

$F_{1} = 2 N$

$F_{1} = 5 N$

$F_{1} = 10 N$

Dalam gambar tanda negatif pada gaya berarti gaya ke arah bawah.

Ditanya: Torsi di $F_{2}$ ?

Jawab:

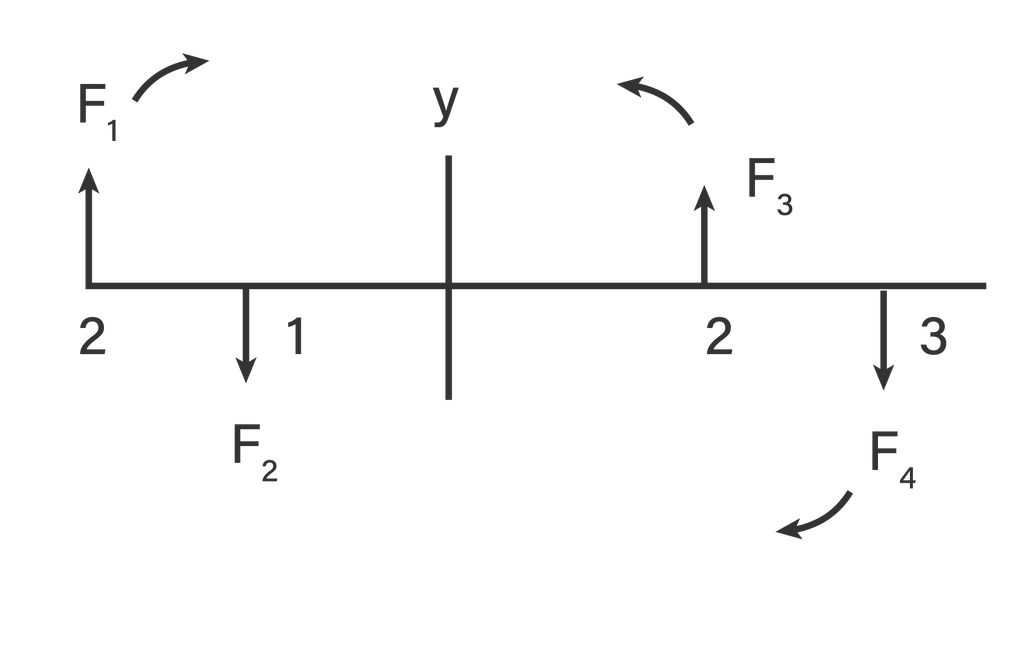

Karena $F_{2}$ sebagai pusat, maka gaya pada $F_{2}$ diabaikan atau tidak dihitung. Gaya yang putarannya searah jarum jam bernilai positif dan yang berlawanan arah jarus jam bernilai negatif. Ditunjukkan pada gambar berikut,

$τ_{F_{2}} = = = = = = \sum FR (F_{1} \times 1) - (F_{3} \times 3) + (F_{4} \times 4) (4 \times 1) - (5 \times 3) + (10 \times 4) 4 - 15 + 40 29 Ncm 29 \times 1 0^{- 2} Nm$

Dengan demikian momen gaya di $F_{2}$ sebesar $29 \times 1 0^{- 2} Nm$ .

Jadi, jawaban yang benar adalah $29 \times 1 0^{- 2} Nm$ .
