Resultan gaya yang sejajar seperti terlihat pada gambar. Hitunglah momen gaya di F 4 !

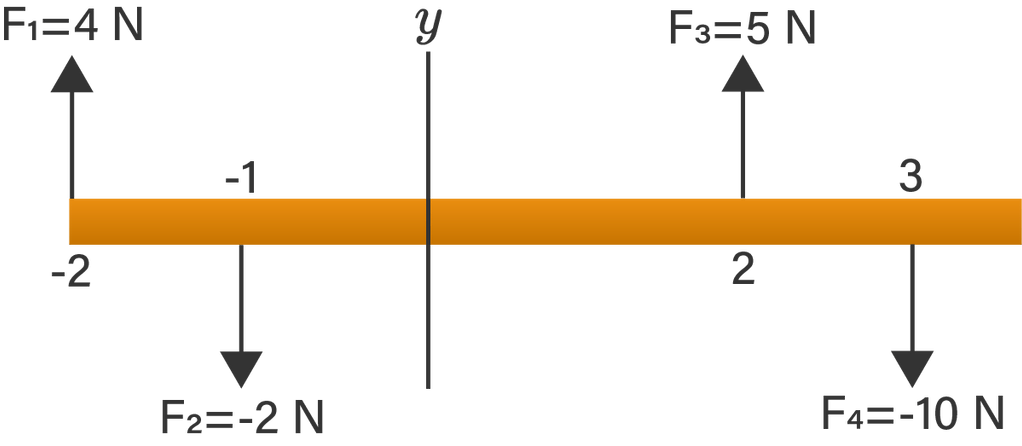

Resultan gaya yang sejajar seperti terlihat pada gambar.

Hitunglah momen gaya di $F_{4}$ ! $\;\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

F. Arifin

Master Teacher

Mahasiswa/Alumni Universitas Trisakti

Jawaban terverifikasi

Jawaban

jawaban yang benar adalah 17 × 1 0 − 2 Nm .

jawaban yang benar adalah

17 \times 1 0^{- 2} Nm

Pembahasan

Momen gaya di F 4 artinya F 4 sebagai poros sehingga gaya yang ada pada F 4 diabaikan. Gaya yang lain apabila putarannya searah jarum jam maka bernilai positif dan jika berlawanan arah dengan jarum jam maka bernilai negatif. Dapat ditunjukkan lewat gambar berikut, Sehingga, τ F 4 = = = = = = ∑ FR ( F 1 × 5 ) − ( F 2 × 4 ) + ( F 3 × 1 ) ( 4 × 5 ) − ( 2 × 4 ) + ( 5 × 1 ) 20 − 8 + 5 17 Ncm 17 × 1 0 − 2 Nm Dengan demikian, momen gaya di F 4 sebesar 17 × 1 0 − 2 Nm . Jadi, jawaban yang benar adalah 17 × 1 0 − 2 Nm .

Momen gaya di $F_{4}$ artinya $F_{4}$ sebagai poros sehingga gaya yang ada pada $F_{4}$ diabaikan. Gaya yang lain apabila putarannya searah jarum jam maka bernilai positif dan jika berlawanan arah dengan jarum jam maka bernilai negatif. Dapat ditunjukkan lewat gambar berikut,

Sehingga,

$τ_{F_{4}} = = = = = = \sum FR (F_{1} \times 5) - (F_{2} \times 4) + (F_{3} \times 1) (4 \times 5) - (2 \times 4) + (5 \times 1) 20 - 8 + 5 17 Ncm 17 \times 1 0^{- 2} Nm$

Dengan demikian, momen gaya di $F_{4}$ sebesar $17 \times 1 0^{- 2} Nm$ .

Jadi, jawaban yang benar adalah $17 \times 1 0^{- 2} Nm$ .
