Perhatikan rangkaian tertutupberikut! Besar tegangan antara titik b dan cadalah …

Perhatikan rangkaian tertutup berikut!

Besar tegangan antara titik b dan c adalah $\dots$ $\;$

10 V
8 V
6 V
4 V
3 V

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Pembahasan

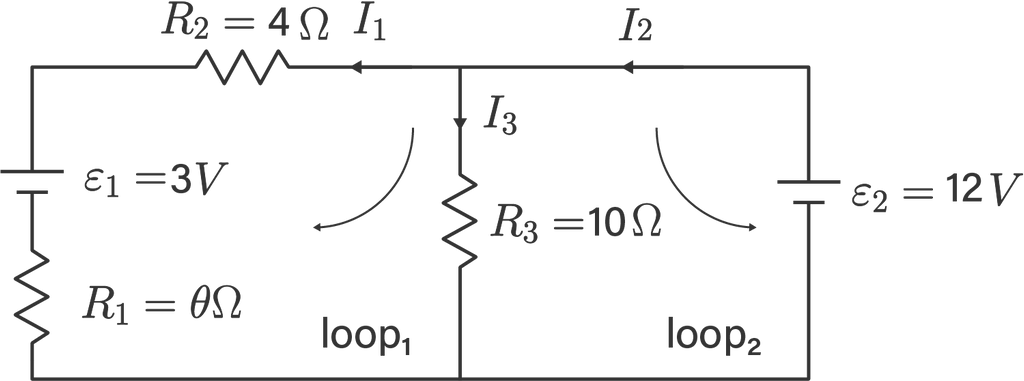

Diketahui: ε 1 = 3 V ε 2 = 12 V R 1 = 8 Ω R 2 = 4 Ω R 3 = 10 Ω Tanya: tegangan antada titik b dan c Jawab: Hukum II Kirchhoffpada rangkaian tertutup, berbunyi: jumlah aljabar GGL (ε) dan jumlah penurunan tegangan ( IR ) sama dengan nol. Secara matematis dapat dirumuskan sebagai: Σ ε +Σ IR = 0. Hukum IKirchoff 1: I 1 + I 3 = I 2 ... ( i ) Hukum II Kirchoff pada loop 1: Σ ε + Σ I R = 0 − ε 1 − R 1 I 1 − R 2 I 1 + R 3 I 3 = 0 − 3 − 8 I 1 − 4 I 1 + 10 I 3 = 0 − 12 I 1 + 10 I 3 = 3 ... ( ii ) Hukum II Kirchoff pada loop 2: Σ ε + Σ I R = 0 − ε 2 + I 3 R 3 = 0 − 12 + 10 I 3 = 0 10 I 3 = 12 I 3 = 10 12 = 1 , 2 A ... ( iii ) Subtitusikan (iii) ke (ii): − 12 I 1 + 10 I 3 = 3 − 12 I 1 + 10 ( 1 , 2 ) = 3 − 12 I 1 = 3 − 12 − 12 I 1 = − 9 I 1 = 12 9 = 4 3 = 0 , 75 A Besar tegangan antara titik b dan c: V = I 1 R 2 = 0 , 75 × 4 = 3 V Tegangan antara titik b dan c adalah 3 volt. Jadi, jawaban yang benar adalah E.

Diketahui:

$ε_{1} = 3 V ε_{2} = 12 V R_{1} = 8 Ω R_{2} = 4 Ω R_{3} = 10 Ω$

Tanya: tegangan antada titik b dan c

Jawab:

Hukum II Kirchhoff pada rangkaian tertutup, berbunyi: jumlah aljabar GGL (ε) dan jumlah penurunan tegangan (IR) sama dengan nol. Secara matematis dapat dirumuskan sebagai: Σ ε+Σ IR = 0.

Hukum I Kirchoff 1:

$I_{1} + I_{3} = I_{2} ... (i)$

Hukum II Kirchoff pada loop 1:

$Σ ε + Σ I R = 0 - ε_{1} - R_{1} I_{1} - R_{2} I_{1} + R_{3} I_{3} = 0 - 3 - 8 I_{1} - 4 I_{1} + 10 I_{3} = 0 - 12 I_{1} + 10 I_{3} = 3 ... (ii)$

Hukum II Kirchoff pada loop 2:

$Σ ε + Σ I R = 0 - ε_{2} + I_{3} R_{3} = 0 - 12 + 10 I_{3} = 0 10 I_{3} = 12 I_{3} = \frac{12}{10} = 1, 2 A ... (iii)$

Subtitusikan (iii) ke (ii):

$- 12 I_{1} + 10 I_{3} = 3 - 12 I_{1} + 10 (1, 2) = 3 - 12 I_{1} = 3 - 12 - 12 I_{1} = - 9 I_{1} = \frac{9}{12} = \frac{3}{4} = 0, 75 A$

Besar tegangan antara titik b dan c:

$V = I_{1} R_{2} = 0, 75 \times 4 = 3 V$

Tegangan antara titik b dan c adalah 3 volt.

Jadi, jawaban yang benar adalah E. $\;$
