Pertanyaan

Perhatikanrangkaian listrik berikut! Tentukan hambatan pengganti di ujung-ujung A dan B!

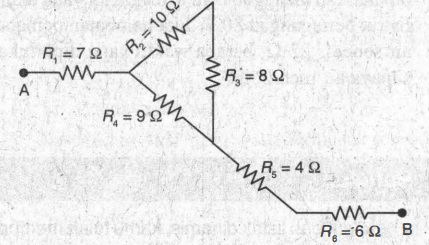

Perhatikan rangkaian listrik berikut!

Tentukan hambatan pengganti di ujung-ujung A dan B!

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah 23 ohm.

Pembahasan

Diketahui: R 1 = 7 Ω R 2 = 10 Ω R 3 = 8 Ω R 4 = 9 Ω R 5 = 4 Ω R 6 = 6 Ω Ditanya: R t = ? Pembahasan: Menghitung hambatan pengganti : Langkah pertama mencari hambatan paralel : Langkah berikutnya menentukan total hambatan pengganti : ohm Jadi, jawaban yang tepat adalah 23 ohm.

Diketahui:

$R_{1} = 7 Ω R_{2} = 10 Ω R_{3} = 8 Ω R_{4} = 9 Ω R_{5} = 4 Ω R_{6} = 6 Ω$

Ditanya: R_t = ?

Pembahasan:

Menghitung hambatan pengganti :

Langkah pertama mencari hambatan paralel :

$begin mathsize 14px style 1 over straight R subscript straight P equals space fraction numerator 1 over denominator straight R subscript 2 plus straight R subscript 3 end fraction plus space 1 over straight R subscript 4 end style$

Langkah berikutnya menentukan total hambatan pengganti :

ohm

Jadi, jawaban yang tepat adalah 23 ohm.

Perdalam pemahamanmu bersama Master Teacher
di sesi Live Teaching, GRATIS!

4.3 (3 rating)

Yabes Patarru

Terima kasih Kak😇 sangat membantu 😍
