Perhatikan rangkaian listrik berikut! Hitunglah, hambatan pengganti rangkaian!

Pertanyaan

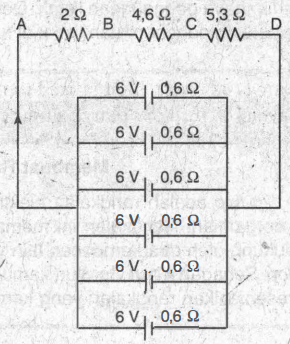

Perhatikan rangkaian listrik berikut!

Hitunglah, hambatan pengganti rangkaian!

Pembahasan Video:

Pembahasan Soal:

Diketahui

R subscript 1 equals 2 space straight capital omega R subscript 2 equals 4 comma 6 space straight capital omega R subscript 3 equals 5 comma 3 space straight capital omega R subscript 4 equals R subscript 5 equals R subscript 6 equals R subscript 7 equals R subscript 8 equals R subscript 9 equals 0 comma 6 space straight capital omega

Ditanyakan

Hambatan pengganti total rangkaian

Jawab

Untuk mengetahui hambatan pengganti rangkaian, kita cari dahulu total hambatan yang disusun paralel.

1 over R subscript p equals 1 over R subscript 4 plus 1 over R subscript 5 plus 1 over R subscript 6 plus 1 over R subscript 7 plus 1 over R subscript 8 plus 1 over R subscript 9 1 over R subscript p equals fraction numerator 1 over denominator 0 comma 6 end fraction plus fraction numerator 1 over denominator 0 comma 6 end fraction plus fraction numerator 1 over denominator 0 comma 6 end fraction plus fraction numerator 1 over denominator 0 comma 6 end fraction plus fraction numerator 1 over denominator 0 comma 6 end fraction plus fraction numerator 1 over denominator 0 comma 6 end fraction 1 over R subscript p equals 6 open parentheses fraction numerator 1 over denominator 0 comma 6 end fraction close parentheses 1 over R subscript p equals fraction numerator 6 over denominator 0 comma 6 end fraction R subscript p equals fraction numerator 0 comma 6 over denominator 6 end fraction R subscript p equals 0 comma 1 space ohm

Hambatan untuk rangkaian paralel adalah 0,1 ohm.

Hambatan pengganti untuk rangkaian paralel terhubung  secara seri dengan ketiga hambatan lainnya. Sehingga besar hambatan totalnya adalah:

R subscript S equals R subscript 1 plus R subscript 2 plus R subscript 3 plus R subscript p R subscript S equals space 2 plus 4 comma 6 plus 5 comma 3 plus 0 comma 1 R subscript S equals 12 space ohm space

Jadi, hambatan pengganti total rangkaian adalah 12 ohm.

Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

N. Puspita

Terakhir diupdate 30 Agustus 2021

Roboguru sudah bisa jawab 91.4% pertanyaan dengan benar

Tapi Roboguru masih mau belajar. Menurut kamu pembahasan kali ini sudah membantu, belum?

Membantu

Kurang Membantu

Apakah pembahasan ini membantu?

Belum menemukan yang kamu cari?

Post pertanyaanmu ke Tanya Jawab, yuk

Mau Bertanya

Pertanyaan yang serupa

Perhatikan gambar berikut! Berdasarkan data pada gambar, kuat arus rangkaian listrik tersebut sebesar ….

Pembahasan Soal:

Diketahui:

table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript 1 end cell equals cell 4 blank straight capital omega blank end cell row cell straight R subscript 2 end cell equals cell 2 blank straight capital omega end cell row cell straight R subscript 3 end cell equals cell 3 straight capital omega blank end cell row straight V equals cell 12 blank straight V blank end cell end table

Ditanya:

I = ?

Kuat arus yang mengalir pada rangkaian dapat diketahui dengan menggunakan Hukum Ohm. Akan tetapi, hambatan total rangkaian perlu dihitung terlebih dahulu.

Langkah pertama: menghitung hambatan total rangkaian

Hambatan R1 dan R2 dipasang seri, maka hambatan penggantinya adalah

table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript s end cell equals cell R subscript 1 plus R subscript 2 end cell row blank equals cell 4 plus 2 end cell row blank equals cell 6 blank straight capital omega end cell end table

Hambatan Rs dan R3 dipasang secara paralel, maka hambatan total rangkaian adalah

table attributes columnalign right center left columnspacing 0px end attributes row cell 1 over R subscript t o t a l end subscript end cell equals cell 1 over R subscript s plus 1 over R subscript 3 end cell row blank equals cell 1 over 6 plus 1 third end cell row blank equals cell fraction numerator 1 plus 2 over denominator 6 end fraction end cell row blank equals cell 3 over 6 blank end cell row cell R subscript t o t a l end subscript end cell equals cell 6 over 3 equals 2 blank straight capital omega end cell end table

Hambatan total rangkaian adalah 2 straight capital omega.

Langkah kedua: menghitung kuat arus yang mengalir pada rangkaian

Kuat arus yang mengalir dapat diketahui dengan menggunakan persamaan Hukum Ohm.

table attributes columnalign right center left columnspacing 0px end attributes row I equals cell V over R subscript t o t a l end subscript end cell row blank equals cell 12 over 2 end cell row blank equals cell 6 blank straight A end cell end table

Jadi, kuat arus yang mengalir pada rangkaian tersebut adalah 6 A.

Dengan demikian, tidak ada jawaban yang tepat yang tersedia pada pilihan jawaban.

0

Roboguru

Perhatikan gambar berikut!    Kuat arus (I) pada rangkaian tersebut adalah ....

Pembahasan Soal:





Jadi, jawaban yang benar adalah A.

0

Roboguru

Perhatikan gambar berikut!    Kuat arus (I) pada rangkaian tersebut adalah ....

Pembahasan Soal:

begin mathsize 14px style Karena comma V subscript t o t end subscript equals V subscript 1 equals V subscript 2 equals....  maka comma I subscript 6 capital omega end subscript equals R subscript 3 capital omega end subscript over R subscript 6 capital omega end subscript cross times I subscript 3 capital omega end subscript I subscript 6 capital omega end subscript equals 3 over 6 cross times 2 space straight A I subscript 6 capital omega end subscript equals space 1 space straight A  Sehingga comma straight I subscript tot equals space 2 straight A space plus 1 straight A equals 3 space straight A end style



Jadi, jawaban yang benar adalah B.

0

Roboguru

Perhatikan rangkaian berikut! Besar hambatan pengganti rangkaian di atas adalah … .

Pembahasan Soal:

R2 dan R3 tersusun paralel, misal hambatan penggantinya Rp

Error converting from MathML to accessible text.

R1 dan Rp tersusun seri, misalkan hambatan penggantinya Rs

Error converting from MathML to accessible text.

0

Roboguru

Tiga buah resistor dirangkai secara paralel, setiap resistor memiliki hambatan 30 ohm. Jika rangkaian paralel tersebut dihubungkan secara seri dengan hambatan 20 ohm dan sumber tegangan 30 V, kuat aru...

Pembahasan Soal:

Diketahui:

R1=R2=R3=30ohmR4=20ohmV=30V

Ditanya: I = ?

Tiga resistor sebesar 30 ohm disusun secara paralel, didapatkan :

Rp1Rp1Rp1Rp====R11+R21+R3130Ω1+30Ω1+30Ω130Ω310Ω

Kemudian disusun seri dengan resistor sebesar 20 ohm, didapatkan hambatan total sebesar :

RtotalRtotalRtotal===Rp+R410Ω+20Ω30Ω

Dengan menggunakan persamaan Hukum Ohm, maka kuat arus dapat dihitung :

R=IVI=RV=30Ω30V=1,0A

Sehingga didapatkan kuat arus yang mengalir pada rangkaian sebesar 1,0 A.

Jadi, jawaban yang tepat adalah C.
