Perhatikan rangkaian berikut!   Arus listrik yang mengalir pada hambatan 4 ohm adalah ….

Pertanyaan

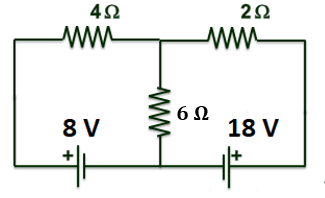

Perhatikan rangkaian berikut!



Arus listrik yang mengalir pada hambatan 4 ohm adalah ….

  1. 1 A

  2. 2 A

  3. 3 A

  4. 4 A

  5. 5 A

Pembahasan:

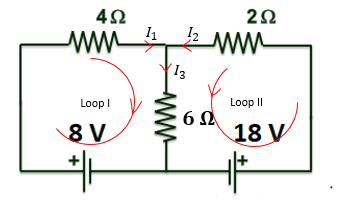

Misalkan dipilih arah loop dan arah arus seperti berikut:



Hukum I KIrchoff pada rangkaian di atas

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell I subscript 1 plus I subscript 2 end cell equals cell I subscript 3 end cell row cell I subscript 2 end cell equals cell I subscript 3 minus I subscript 1 horizontal ellipsis horizontal ellipsis horizontal ellipsis left parenthesis 1 right parenthesis end cell end table end style

Hukum II KIrchoff pada loop I rangkaian di atas dinyatakan sebagai

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma epsilon plus capital sigma left parenthesis I R right parenthesis end cell equals 0 row cell negative 8 plus 4 I subscript 1 plus 6 I subscript 3 end cell equals 0 row cell 4 I subscript 1 plus 6 I subscript 3 end cell equals 8 row cell 2 I subscript 1 plus 3 I subscript 3 end cell equals cell 4 horizontal ellipsis horizontal ellipsis horizontal ellipsis left parenthesis 2 right parenthesis end cell end table end style

Hukum II KIrchoff pada loop II rangkaian di atas dinyatakan sebagai

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma epsilon plus capital sigma left parenthesis I R right parenthesis end cell equals 0 row cell negative 18 plus 2 I subscript 2 plus 6 I subscript 3 end cell equals 0 row cell 2 I subscript 2 plus 6 I subscript 3 end cell equals 18 row cell I subscript 2 plus 3 I subscript 3 end cell equals cell 9 horizontal ellipsis horizontal ellipsis horizontal ellipsis left parenthesis 3 right parenthesis end cell end table end style

Subtitusi persamaan (1) ke persamaan (3)

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell I subscript 3 minus I subscript 1 plus 3 I subscript 3 end cell equals 9 row cell negative I subscript 1 plus 4 I subscript 3 end cell equals cell 9 horizontal ellipsis horizontal ellipsis horizontal ellipsis left parenthesis 4 right parenthesis end cell end table end style

Eliminasi I3 melalui persamaan (2) dan persamaan (4)

begin mathsize 14px style table row cell 2 I subscript 1 space plus space 3 I subscript 3 space equals 4 end cell row cell space space minus I subscript 1 plus 4 I subscript 3 equals 9 end cell end table space vertical line table row cell X 4 end cell row cell X 3 end cell end table vertical line table row cell space space space 8 I subscript 1 space end subscript plus 12 I subscript 3 space equals space 16 end cell row cell stack negative 3 I subscript 1 space plus space 12 I subscript 3 space equals space 27 with bottom parenthesis below end cell end table minus space space space space space space space space space space space space space 11 I subscript 1 space equals space minus 11 space space space space space space space space space space space space space space space space space space I subscript 1 equals negative 11 over 11 space space space space space space space space space space space space space space space space space space I subscript 1 equals negative 1 A end style

I1 merupakan arus yang melewati hambatan 4 ohm, tanda negatif yang kita peroleh menunjukkan arah arus yang kita gambar terbalik. Jadi, arus yang melewati hambatan 4 ohm adalah 1 A.

Jadi, jawaban yang tepat adalah A.
