Pertanyaan

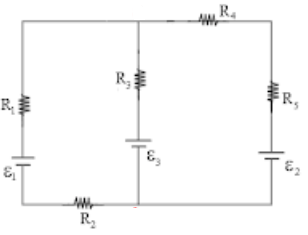

Perhatikan gambar berikut! Jika R 1 = 2 ohm, R 2 =3 ohm, R 3 =1 ohm, R 4 =4 ohm, R 5 =1 ohm, ε 1 = 10 v , ε 2 = 5 v , ε 3 = 3 v , kuat arus yang melalui R 3 adalah ….

Perhatikan gambar berikut!

Jika R₁= 2 ohm, R₂=3 ohm, R₃=1 ohm, R₄=4 ohm, R₅=1 ohm, $ε_{1} = 10 v, ε_{2} = 5 v, ε_{3} = 3 v$ , kuat arus yang melalui R₃ adalah ….

0,3 A
0,5 A
1,3 A
2,5 A
3,3 A

8 dari 10 siswa nilainya naik

dengan paket belajar pilihan

Habis dalam

Klaim

M. Robo

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Arah loop dapat ditentukan seperti pada gambar berikut : Berdasarkan Hukum I Kirchoff, arus yang mengalir pada rangkaian tersebut dapat dinyatakan sebagai : Persamaan pada loop I dinyatakan sebagai berikut. Persamaan pada loop II Substitusi I 1 ke persamaan (1) maka Jumlahkan persamaan (2) dan (3) maka Jadi, jawaban yang tepat adalah C.

Arah loop dapat ditentukan seperti pada gambar berikut :

Berdasarkan Hukum I Kirchoff, arus yang mengalir pada rangkaian tersebut dapat dinyatakan sebagai :

Persamaan pada loop I dinyatakan sebagai berikut.

Persamaan pada loop II

Substitusi I₁ ke persamaan (1) maka

undefined

Jumlahkan persamaan (2) dan (3) maka

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell 7 I subscript 3 end cell equals 9 row cell I subscript 3 end cell equals cell 9 over 7 space straight A end cell row cell I subscript italic 3 end cell equals cell 1 comma 3 space straight A end cell end table end style

Jadi, jawaban yang tepat adalah C.
