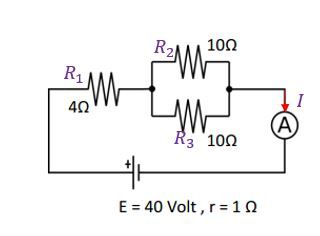

Perhatikan gambar rangkaian listrik berikut! Kuat arus pada amperemeter adalah ….

Pembahasan

Diketahui: R 1 ​ = 4 Ω R 2 ​ = 10 Ω R 3 ​ = 10 Ω E = 40 V r = 1 Ω Ditanya: I = ? Kuat arus yang mengalir pada Amperemeter adalah kuat arus yang mengalir padarangkaian. Kita dapat menghitng kuat arus pada rangkaian tertutup sebagai berikut: I ​ = ​ R t o t a l ​ + r t o t a l ​ E t o t a l ​ ​ ​ Pada gambar hanya terdapat satu baterai saja maka: E t o t a l ​ r t o t a l ​ ​ = = ​ E = 40 V r = 1 Ω ​ Sedangkan untuk hambatan resistor total kita cari dengan langkah-langkah berikut: Langkah pertama: menghitung hambatan total rangkaian Hambatan R 2 danR 3 disusun paralel, maka hambatan penggantinya adalah Dengan demikian, hambatan total rangkaian dapat dihitung dengan R t o t a l ​ R t o t a l ​ ​ = = = ​ R 1 ​ + R p ​ 4 + 5 9 Ω ​ Langkah kedua: menghitung kuat arus yang mengalir menggunakan Hukum Ohm Kuat arus yang mengalir pada rangkaian dapat diketahui dengan I I ​ = = = = ​ R t o t a l ​ + r t o t a l ​ E t o t a l ​ ​ 9 + 1 40 ​ 10 40 ​ 4 A ​ Kuat arus yang mengalir pada rangkaian adalah 4 A, maka arus yang terbaca pada ampere meter adalah 4 A. Jadi, jawaban yang benar adalah C.
