Perhatikan gambar rangkaian berikut. Hambatan total antara P dan Qapabila sakelar dihubungkan ke Aadalah ....

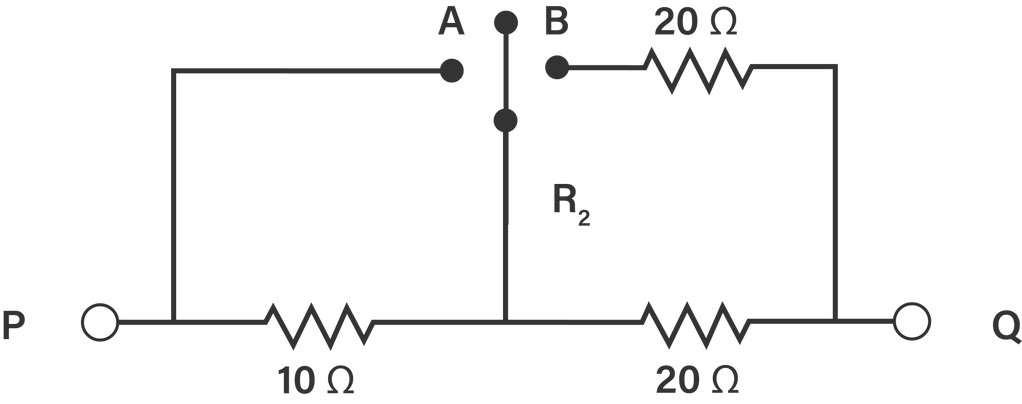

Perhatikan gambar rangkaian berikut.

Hambatan total antara P dan Q apabila sakelar dihubungkan ke A adalah ....

10 $Ω$
20 $Ω$
30 $Ω$
40 $Ω$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Sobirin

Master Teacher

Mahasiswa/Alumni Universitas Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah B.

Pembahasan

Saat sakelar dihubungkan ke A, maka tidak ada arus listrik yang mengalir ke hambatan 10 Ω dan 20 Ω (pada B). Sehingga arus hanya mengalir pada hambatan 20 Ω (bawah). Dengan demikian, hambatan total antara P dan Q adalah 20 Ω . Oleh karena itu, jawaban yang tepat adalah B.

Saat sakelar dihubungkan ke A, maka tidak ada arus listrik yang mengalir ke hambatan 10 $Ω$ dan 20 $Ω$ (pada B). Sehingga arus hanya mengalir pada hambatan 20 $Ω$ (bawah).

Dengan demikian, hambatan total antara P dan Q adalah 20 $Ω$ .

Oleh karena itu, jawaban yang tepat adalah B.
