Perhatikan gambar berikut! Jika jari-jari masing-masing lingkaran 3 π cm dan 4 π cm, maka besar induksi magnet pada titik P adalah (diketahui kuat arus yang mengalir sama) ....

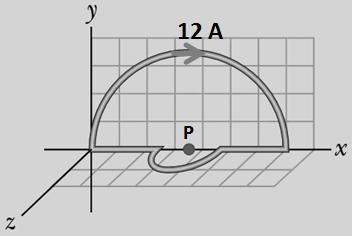

Perhatikan gambar berikut!

Jika jari-jari masing-masing lingkaran $3 π$ cm dan $4 π$ cm, maka besar induksi magnet pada titik P adalah (diketahui kuat arus yang mengalir sama) ....

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Anjasmara

Master Teacher

Mahasiswa/Alumni Universitas Riau

Jawaban terverifikasi

Pembahasan

Diketahui : Ada dua kawat melingkar masing-masing setengah lingkaran kecil dan setengah lingkaran besar. - Induksi magnetik di titik P oleh kawat setengah lingkaran kecil ( ) : (arahnya ke sumbu-y negatif) - Induksi magnetik di titik P oleh kawat setengah lingkaran besar ( ) : (arahnya ke sumbu-z negatif) - Karena induksi magnetik oleh kedua kawat saling tegak lurus, maka resultan induksi magnetik di titik P adalah :

Diketahui :

Ada dua kawat melingkar masing-masing setengah lingkaran kecil dan setengah lingkaran besar.
- Induksi magnetik di titik P oleh kawat setengah lingkaran kecil () :
$straight B subscript 1 equals fraction numerator straight mu subscript 0 IN over denominator 2 straight a end fraction equals fraction numerator 4 straight pi cross times 10 to the power of negative 7 end exponent cross times 12 cross times 0 comma 5 over denominator 2 cross times 3 straight pi cross times 10 to the power of negative 2 end exponent end fraction equals 4 cross times 10 to the power of negative 5 end exponent straight T equals 40 μT$ (arahnya ke sumbu-y negatif)
- Induksi magnetik di titik P oleh kawat setengah lingkaran besar () :
$straight B subscript 2 equals fraction numerator straight mu subscript 0 IN over denominator 2 straight a end fraction equals fraction numerator 4 straight pi cross times 10 to the power of negative 7 end exponent cross times 12 cross times 0 comma 5 over denominator 2 cross times 4 straight pi cross times 10 to the power of negative 2 end exponent end fraction equals 3 cross times 10 to the power of negative 5 end exponent straight T equals 30 μT$ (arahnya ke sumbu-z negatif)
- Karena induksi magnetik oleh kedua kawat saling tegak lurus, maka resultan induksi magnetik di titik P adalah :
