Pertanyaan

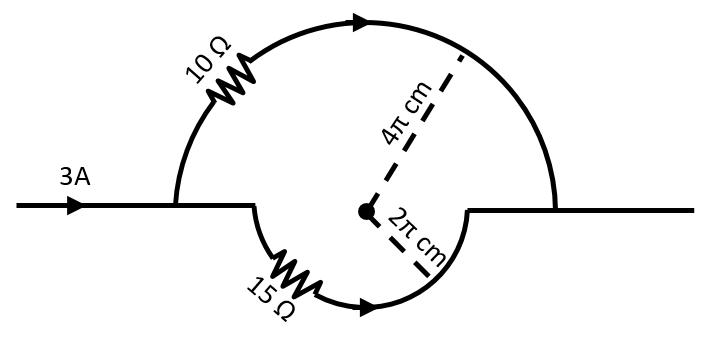

Besar dan arah induksi magnet pada titik pusat lingkaran adalah ….

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Anjasmara

Master Teacher

Mahasiswa/Alumni Universitas Riau

Jawaban terverifikasi

Pembahasan

- Terlebih dahulu kita cari kuat arus pada masing-masing hambatan Ada dua kawat masing-masing setengah lingkaran kecil dan setengah lingkaran besar - Induksi magnetik untuk kawat setengah lingkaran kecil ( ) - Induksi magnetik untuk kawat setengah lingkaran kecil ( ) - Karena arahnya berlawanan, maka besar induksi magnetiknya :

- Terlebih dahulu kita cari kuat arus pada masing-masing hambatan
$straight R subscript straight P equals fraction numerator 10 cross times 15 over denominator 10 plus 15 end fraction equals 150 over 25 equals 6 space straight capital omega straight I subscript 1 equals straight R subscript straight P over straight R subscript 1 cross times straight I equals 6 over 10 cross times 3 equals 1 comma 8 space straight A straight I subscript 2 equals straight R subscript straight P over straight R subscript 2 cross times straight I equals 6 over 15 cross times 3 equals 1 comma 2 space straight A$
Ada dua kawat masing-masing setengah lingkaran kecil dan setengah lingkaran besar
- Induksi magnetik untuk kawat setengah lingkaran kecil ()

$straight B subscript 1 equals fraction numerator straight mu subscript 0 IN over denominator 2 straight a end fraction equals fraction numerator 4 straight pi cross times 10 to the power of negative 7 end exponent cross times 1 comma 2 cross times begin display style 1 half end style over denominator 2 cross times 2 straight pi cross times 10 to the power of negative 2 end exponent end fraction equals 0 comma 6 cross times 10 to the power of negative 5 end exponent space straight T space open parentheses keluar close parentheses$

- Induksi magnetik untuk kawat setengah lingkaran kecil ()

$straight B subscript 1 equals fraction numerator straight mu subscript 0 IN over denominator 2 straight a end fraction equals fraction numerator 4 straight pi cross times 10 to the power of negative 7 end exponent cross times 1 comma 8 cross times begin display style 1 half end style over denominator 2 cross times 4 straight pi cross times 10 to the power of negative 2 end exponent end fraction equals 0 comma 45 cross times 10 to the power of negative 5 end exponent space straight T space open parentheses masuk close parentheses$

- Karena arahnya berlawanan, maka besar induksi magnetiknya :
