Perhatikan gambar berikut ini! Jika massa batang diabaikan, maka tentukan momen gaya terhadap titik B!

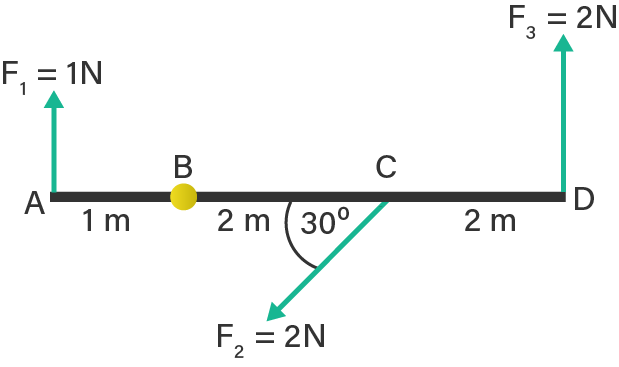

Perhatikan gambar berikut ini!

Jika massa batang diabaikan, maka tentukan momen gaya terhadap titik B! $\;\;$

Y. Frando

Master Teacher

Mahasiswa/Alumni Universitas Negeri Yogyakarta

Jawaban terverifikasi

Jawaban

momen gaya terhadap titik Badalah 5 Nm.

momen gaya terhadap titik B adalah 5 Nm. $\;\;$

Pembahasan

Diketahui: Sistem batang dikenai beberapa gaya . Ditanya: Σ τ B = ... ? Penyelesaian: Titik poros sudah ditentukan, maka terdapat tiga buah gaya yang bekerja terhadap titik poros tersebut. Untuk gaya yang bekerja searah putaran jarum jam akan menghasilkan momen gaya yang bertanda positif, dan berlaku sebaliknya. Dari gambar di atas, maka momen gaya total terhadap titik B adalah: Σ τ B = ( F 1 × L 1 ) + ( F 2 sin 3 0 ∘ × L 2 ) − ( F 3 × L 3 ) Σ τ B = ( 1 × 1 ) + ( 2 × 2 1 × 2 ) − ( 2 × 4 ) Σ τ B = 1 + 2 − 8 Σ τ B = − 5 Nm . ( berlawanan arah putaran jarum jam ) Dengan demikian, momen gaya terhadap titik Badalah 5 Nm.

Diketahui:

$Sistem batang dikenai beberapa gaya .$

Ditanya: $Σ τ_{B} = ... ?$

Penyelesaian:

Titik poros sudah ditentukan, maka terdapat tiga buah gaya yang bekerja terhadap titik poros tersebut. Untuk gaya yang bekerja searah putaran jarum jam akan menghasilkan momen gaya yang bertanda positif, dan berlaku sebaliknya.

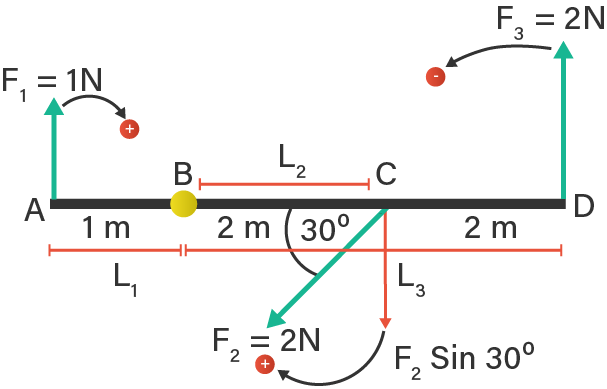

Dari gambar di atas, maka momen gaya total terhadap titik B adalah:

$Σ τ_{B} = (F_{1} \times L_{1}) + (F_{2} sin 3 0^{\circ} \times L_{2}) - (F_{3} \times L_{3}) Σ τ_{B} = (1 \times 1) + (2 \times \frac{1}{2} \times 2) - (2 \times 4) Σ τ_{B} = 1 + 2 - 8 Σ τ_{B} = - 5 Nm . (berlawanan arah putaran jarum jam)$

Dengan demikian, momen gaya terhadap titik B adalah 5 Nm. $\;\;$
