Perhatikan gambar berikut!   Empat buah baterai disusun seperti gambar di atas. Ggl total baterai yang tepat adalah ….

Pertanyaan

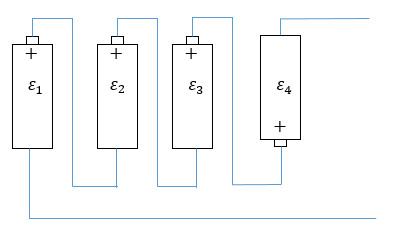

Perhatikan gambar berikut!



Empat buah baterai disusun seperti gambar di atas. Ggl total baterai yang tepat adalah ….

  1. begin mathsize 14px style epsilon subscript 1 minus epsilon subscript 2 plus epsilon subscript 3 plus epsilon subscript 4 end style

  2. begin mathsize 14px style epsilon subscript 1 plus epsilon subscript 2 minus epsilon subscript 3 plus epsilon subscript 4 end style

  3. begin mathsize 14px style negative epsilon subscript 1 plus epsilon subscript 2 plus epsilon subscript 3 plus epsilon subscript 4 end style

  4. begin mathsize 14px style negative epsilon subscript 1 minus epsilon subscript 2 plus epsilon subscript 3 plus epsilon subscript 4 end style

  5. begin mathsize 14px style epsilon subscript 1 plus epsilon subscript 2 plus epsilon subscript 3 minus epsilon subscript 4 end style

Pembahasan Soal:

Susunan baterai di atas dapat kita sederhanakan seperti berikut.

Perhatikan kutub baterai pada rangkaian baterai yang disusu seri!

Sesuai dengan perjanjian tanda yang telah disepakati pada hukum II Kirchoff, anggap kita ambil loop dari kanan ke kiri maka ggl total dapat dituliskan menjadi :

begin mathsize 14px style epsilon subscript t o t a l end subscript equals negative epsilon subscript 4 plus epsilon subscript 3 plus epsilon subscript 2 plus epsilon subscript 1 end style

atau

begin mathsize 14px style epsilon subscript t o t a l end subscript equals epsilon subscript 1 plus epsilon subscript 2 plus epsilon subscript 3 minus epsilon subscript 4 end style

Pembahasan terverifikasi oleh Roboguru
