Perhatikan gambar berikut! Diketahui bahwa ε1​=ε2​=3V dan ε3​=ε4​=ε5​=2V. Nilai hambatan dalam masing-masing adalah r1​=r2​=0,75Ω dan r3​=r4​=r5​=0,5Ω. Jika nilai  R=2,25Ω, tegangan jepit yang terukur adalah … .

Pertanyaan

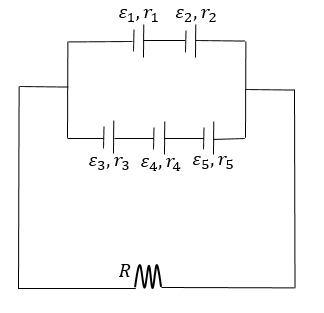

Perhatikan gambar berikut!

Diketahui bahwa undefined dan undefined. Nilai hambatan dalam masing-masing adalah begin mathsize 14px style text r end text subscript 1 equals r subscript 2 equals 0 comma 75 space straight capital omega end style dan undefined. Jika nilai  begin mathsize 14px style R equals 2 comma 25 space straight capital omega end style, tegangan jepit yang terukur adalah … .

  1. 6,00 V

  2. 5,50 V

  3. 5,00 V

  4. 4,50 V

  5. 4,00 V

Pembahasan Soal:

ɛ₁ dan ɛ₂ tersusun seri, maka kita misalkan ggl penggantinya ɛₛ₁ dan hambatan dalamnya adalah rₛ₁.

- Ggl pengganti (ɛₛ₁)

undefined

- Hambatan dalam pengganti (rₛ₁)

undefined

ɛ₃, ɛ₄, dan ɛ₅ tersusun seri, maka kita misalkan ggl penggantinya ɛₛ₂ dan hambatan dalamnya adalah rₛ₂

- Ggl pengganti (ɛₛ₂)

undefined

- Hambatan dalam pengganti (rₛ₂)

undefined

ɛₛ₁ dan ɛₛ₂ tersusun paralel dengan besar ggl dan hambatan dalam sama seperti berikut :

Kuat arus yang mengalir dalam rangkaian baterai identik paralel adalah

undefined

Sehingga tegangan jepit dalam rangkaian adalah

begin mathsize 14px style V subscript j e p i t end subscript equals I space R V subscript j e p i t end subscript equals left parenthesis 2 right parenthesis left parenthesis 2 comma 25 right parenthesis V subscript j e p i t end subscript equals 4 comma 5 space straight V end style

Dengan demikian jawaban yang tepat adalah D.
